模擬量輸入 |
|
|
輸入通道 |
4路單端模擬量輸入 |
|
輸入類型 |
電壓輸入/電流輸入 |
|
采集量程 |
0~5V，1~5V，0~2.5V，0~20mA，4~20mA
默認出廠值4~20mA |
|
采樣速率注1 |
單通道200sps |
|
分辨率 |
12位 |
|
采集精度 |
±1‰ |
|
輸入阻抗 |
電壓量程：10MΩ 電流量程：249Ω |
|
量程設置 |
每通道可獨立配置量程 |
|
隔離方式 |
和供電電源之間無隔離 |
|
數字量輸入 |
|
|
輸入通道 |
4路數字量輸入 |
|
輸入類型 |
濕接點 |
|
接線方式 |
共陰極或者共陽極 |
|
邏輯電平 |
邏輯0：0~3VDC
邏輯1：10~30VDC |
|
工作模式 |
DI輸入 |
| 隔離電壓 |
3750Vrms |
|
數字量輸出 |
|
|
輸出通道 |
4路數字量輸出 |
|
輸出方式 |
A型功率繼電器輸出 |
|
觸點容量（阻性） |
AC:250V@5A
DC:30V@3A |
|
繼電器閉合時間 |
7ms |
|
繼電器斷開時間 |
3ms |
|
總動作時間 |
10ms |
|
絕緣電阻 |
>1GΩ@500VDC |
|
最高動作頻率 |
20次/分鐘(額定負載下) |
|
電氣耐力值 |
@30VDC/3A 典型值1x105次(動作頻率20次/分鐘)
@250VAC/3A 典型值1x105次(動作頻率20次/分鐘) |
|
機械耐力值 |
典型值2x107次（無負載@動作頻率180次/分鐘） |
|
脈沖輸出頻率 |
≦3Hz |
|
邏輯電平 |
邏輯0：繼電器斷開
邏輯1：繼電器吸合 |
|
工作模式 |
DO輸出 |
|
其他 |
|
|
通訊接口 |
RS485 |
|
隔離電壓 |
1500VDC |
|
RS485傳輸速率注3 |
最大180次/秒（單模塊總通道，115200bps下）
最大24次/秒（單模塊總通道，9600bps下）
最大3次/秒（單模塊總通道，1200bps下） |
|
波特率 |
1200~115200bps |
|
看門狗 |
軟件看門狗 |
|
供電電壓 |
+15~30VDC |
|
電源保護 |
電源反向保護 |
|
功耗 |
額定值1.5W @ 24VDC |
|
操作溫度 |
-10℃～＋70℃ |
|
存儲溫度 |
-40℃～＋80℃ |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
DAM-3503N(T)為三相四線制全參數交流電量采集模塊 ，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。

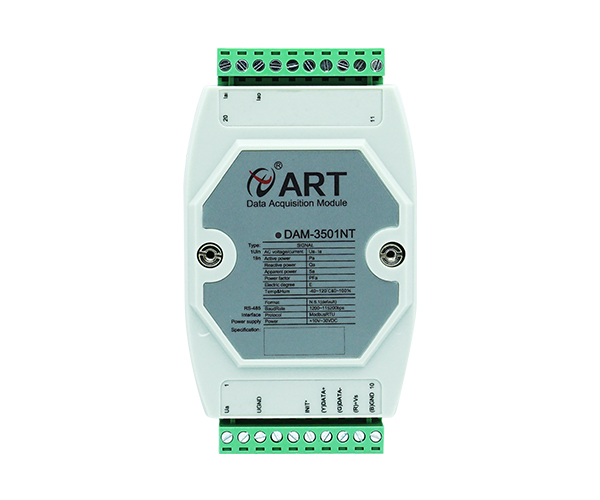

DAM-3501N（T）為單相智能交流電量采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。

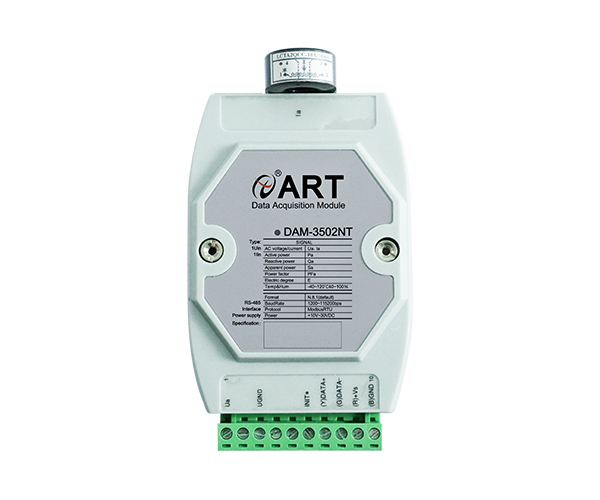

DAM-3502N（T）為單相智能交流電量采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。DAM-3502N/NT模塊內部寄存器排列和DAM-3502/T模塊不同，更適合于PLC、組態軟件系統。

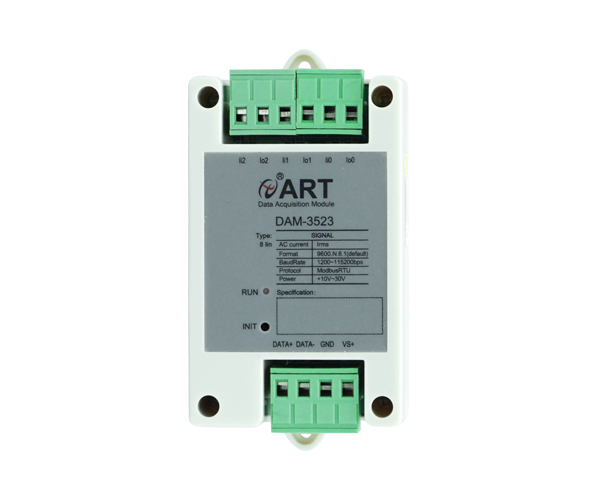

DAM-3523為3路交流電流采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。

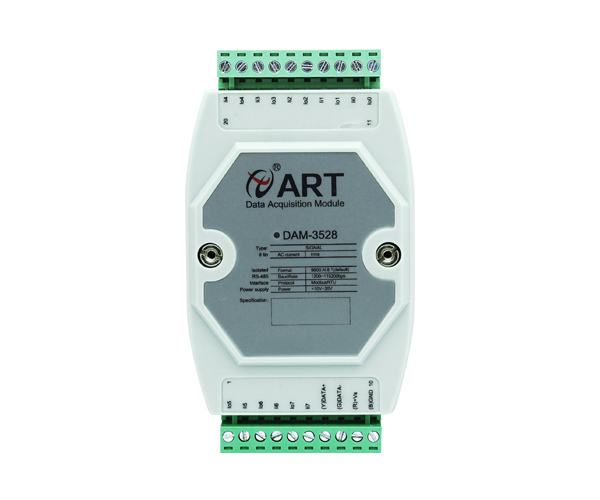

DAM-3528為交流電流采集模塊，8路交流電流采集，16位精度，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。

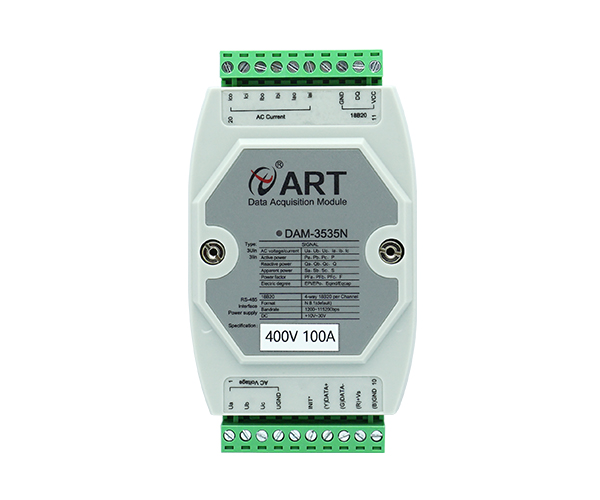

DAM-3535N為三相全參數交流電量采集模塊和1路DS18B20溫度采集，可接4個傳感器，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
