模擬量輸入 |
|
|
輸入通道 |
3路電流通道、3路電壓通道 |
|
輸入類型 |
電壓輸入，電流輸入 |
|
電壓量程（有效值） |
默認400V（可定制，最大450V） |
|
電流量程（有效值） |
默認100A（可定制5A、10A、20A、80A、100A、150A、200A） |
|
溫濕度測量 |
板載溫濕度傳感器（僅T模塊支持） |
|
DS18B20溫度測量 |
1路DS18B20溫度采集，可接4個傳感器 |
|
輸出參數 |
相電壓、相電流、線電壓、有功功率、無功功率、視在功率、功率因數、 總電度、正向有功電度、正向無功電度、輸入頻率、 三相總有功功率、 三相總無功功率、三相總視在功率、三相總功率因數、三相總正相有功電度、 三相總正相無功電度、三相總功率因數、4路溫度值、濕度（僅T模塊支持）、 溫度（僅T模塊支持）
注：含T尾綴模塊具有測量環境溫度、環境濕度的功能，見1.5不同尾綴對比說明 |
|
采集信號 |
采集信號為電網標準交流信號，頻率不超過65Hz |
|
采樣速率 |
電壓、電流每400ms采集1次，功率、電度每300ms采集1次 |
|
分辨率 |
16位 |
|
采集精度 |
±2‰ |
|
電流互感器 |
外置電流互感器，見1.6外置互感器說明 |
|
能量 |
帶能量存儲功能 |
|
二次互感 |
帶二次互感功能 |
|
隔離電壓 |
3000V |
|
其他 |
|
|
通訊接口 |
RS485 |
|
波特率 |
1200~115200bps |
|
數據傳輸速率 |
由波特率和讀取數據個數決定，如果一次性讀取所有數據，
建議在9600波特率下，1秒鐘讀取一次。 |
|
看門狗 |
內置看門狗 |
|
供電電壓 |
+10V～30VDC |
|
電源保護 |
電源反向保護 |
|
功耗 |
額定值0.75W @ 24VDC |
|
操作溫度 |
-10℃～＋70℃ |
|
存儲溫度 |
-40℃～＋80℃ |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
DAM-3505H為高速采集三相全參數交流電量采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
DAM-397C-A為6路單端模擬量輸入，其精度為12位，6路集電極開路輸出，RS485通訊接口，帶有標準ModbusRTU協議，DO可配置上下限報警輸出功能。配備良好的人機交互界面，使用方便，性能穩定。
DAM-3942B是2路功率繼電器輸出模塊，具有2路A型繼電器，RS485通訊接口，帶有標準ModbusRTU協議，配備良好的人機交互界面，使用方便，性能穩定。

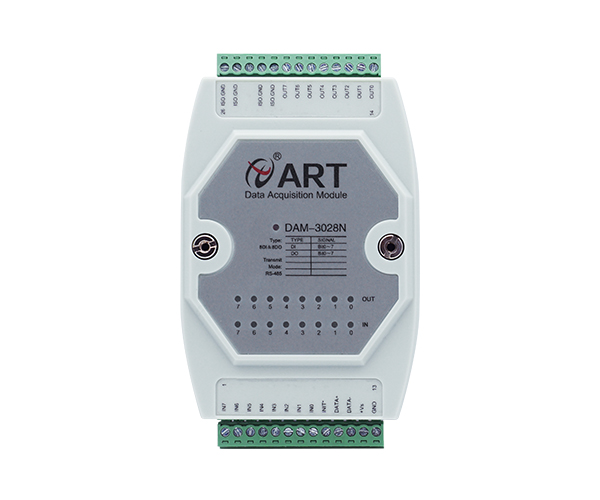

DAM-3028N為8路數字量輸入，8路集電極開路輸出模塊，RS485通訊接口，帶有標準ModbusRTU協議。
DAM-3942A是2路信號繼電器輸出模塊，具有2路C型繼電器，RS485通訊接口，帶有標準ModbusRTU協議，配備良好的人機交互界面，使用方便，性能穩定。

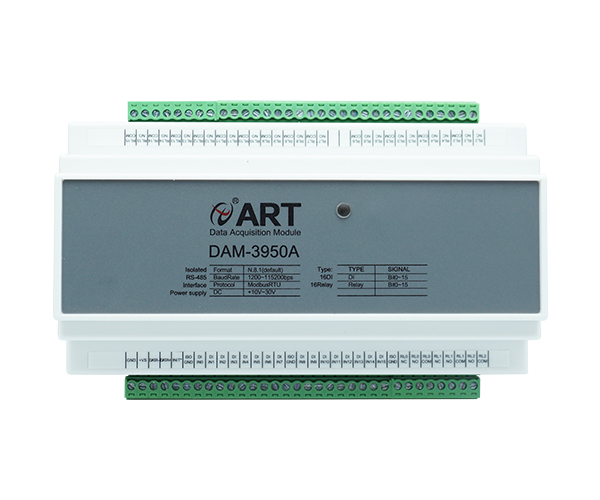

DAM-3950A為16路隔離數字量輸入，6路C型+10路A型信號繼電器輸出模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
