STA211-XXE技術參數 |
|
|
通道數 |
一入一出 |
|
輸入量程 |
0-5V、1-5V、0-10V、2-10V |
|
輸出量程 |
0-10mA、0-20mA、4-20mA、0-5V、1-5V、0-10V、2-10V |
|
電源 |
+24VDC |
|
額定功耗 |
≤ 0.5W |
|
基本精度 |
≤ ±2‰F.S.（25℃） |
|
溫度漂移 |
50ppm/℃ |
|
響應時間 |
≤5mS(0~90%)(TYP) |
|
絕緣強度 |
1500VAC/1min(輸入、輸出、電源之間) |
|
絕緣電阻 |
≥100MΩ（輸入、輸出、電源之間） |
|
工作溫度范圍 |
-20~+55℃ |
|
輸入端 |
|
|
輸入信號 |
0-5V、1-5V、0-10V、2-10V |
|
輸出端 |
|
|
輸出信號 |
0-10mA、0-20mA、4-20mA、0-5V、1-5V、0-10V、2-10V |
|
輸出負載 |
RL≤500Ω（輸出為電流信號時）
RL≥10KΩ（輸出為電壓信號時） |
|
其他 |
|
|
相對濕度 |
95%，無冷凝 |
|
存儲溫度 |
-20℃~+80℃ |
|
STA211-XXF技術參數 |
|
|
通道數 |
一入一出 |
|
輸入量程 |
0-5V、1-5V、0--10V、2-10V、±5V、±10V |
|
輸出量程 |
0-10mA、0-20mA、4-20mA、0-5V、1-5V、0-10V、2-10V、±5V、±10V |
|
電源 |
+24VDC |
|
額定功耗 |
≤ 0.8W |
|
基本精度 |
≤ ±2‰F.S.（25℃） |
|
溫度漂移 |
50ppm/℃ |
|
響應時間 |
≤10mS(0~90%)(TYP) |
|
絕緣強度 |
1500VAC/1min(輸入、輸出、電源之間) |
|
絕緣電阻 |
≥100MΩ（輸入、輸出、電源之間） |
|
工作溫度范圍 |
-20~+55℃ |
|
輸入端 |
|
|
輸入信號 |
0-5V、1-5V、0--10V、2-10V、±5V、±10V |
|
輸出端 |
|
|
輸出信號 |
0-10mA、0-20mA、4-20mA、0-5V、1-5V、0-10V、2-10V、±5V、±10V |
|
輸出負載 |
RL≤500Ω（輸出為電流信號時）
RL≥10KΩ（輸出為電壓信號時） |
|
其他 |
|
|
相對濕度 |
95%，無冷凝 |
|
存儲溫度 |
-20℃~+80℃ |
|
STA211-XXB技術參數 |
|
|
輸入端 |
|
|
輸入通道 |
1路直流電壓輸入 |
|
量程 |
0-5mV、0-10mV、0-20mV、0-24mV、0-75mV、0-100mV、±100mV |
|
輸入分辨率 |
24位 |
|
輸出端 |
|
|
輸出通道 |
1路電流輸出 |
|
量程 |
輸出電流：0~20mA、4~20mA、0~10mA |
|
輸出分辨率 |
15位 |
|
基本精度 |
≤ ±1‰F.S.（25℃） |
|
其他 |
|
|
響應時間 |
≤ 100ms |
|
負載能力 |
輸出電流：≤400Ω |
|
溫度漂移 |
50ppm/℃ |
|
額定電流 |
≤ 80mA（24V供電，20mA輸出時） |
|
絕緣強度 |
3000VAC/1min（輸入、輸出、電源之間） |
|
絕緣電阻 |
≥100MΩ（輸入、輸出、電源三隔離） |
|
供電電壓 |
+10V DC～+30V DC |
|
額定電壓 |
+24V DC |
|
額定功率 |
2W |
|
電源保護 |
電源反向保護、過壓保護、過流保護 |
|
工作溫度 |
-10℃~+60℃ |
|
相對濕度 |
95%，無冷凝 |
|
存儲溫度 |
-20℃~+80℃ |
|
STA211-XXD技術參數 |
|
|
輸入端 |
|
|
輸入通道 |
1路直流電壓輸入 |
|
量程 |
0-5mV、0-10mV、0-20mV、0-75mV、0-100mV、±100mV |
|
輸入分辨率 |
24位 |
|
輸出端 |
|
|
輸出通道 |
1路電壓輸出 |
|
量程 |
輸出電壓：0-5V、1-5V、0-10V、2-10V、±5V、±10V |
|
輸出分辨率 |
15位 |
|
基本精度 |
≤ ±1‰F.S.（25℃） |
|
其他 |
|
|
響應時間 |
≤2ms |
|
負載能力 |
輸出電壓：≥100KΩ |
|
溫度漂移 |
50ppm/℃ |
|
額定電流 |
≤80mA（24V供電，20mA輸出時） |
|
絕緣強度 |
3000VAC/1min（輸入、輸出、電源之間） |
|
絕緣電阻 |
≥100MΩ（輸入、輸出、電源三隔離） |
|
供電電壓 |
+10V DC～+30V DC |
|
額定電壓 |
+24V DC |
|
額定功率 |
2W |
|
電源保護 |
電源反向保護、過壓保護、過流保護 |
|
工作溫度 |
-10℃~+60℃ |
|
相對濕度 |
95%，無冷凝 |
|
存儲溫度 |
-20℃~+80℃ |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

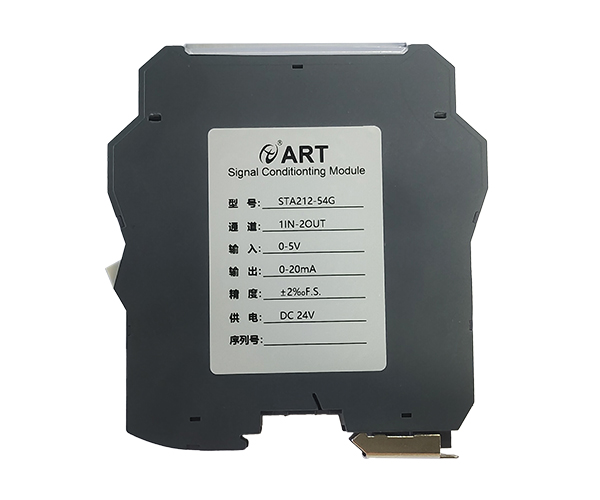

STA212-XXX系列直流電壓變送器支持多種類型直流電流或電壓輸出。內部采用高效的磁電隔離技術，輸入、輸出、電源之間相互隔離，抗干擾能力強，具有高精度、高線性度、低溫漂等特點。
STA222-XXX系列直流電壓變送器支持多種類型直流電流或電壓輸出。內部采用高效的磁電隔離技術，輸入、輸出、電源之間相互隔離，抗干擾能力強，具有高精度、高線性度、低溫漂等特點。
