產品特點 |

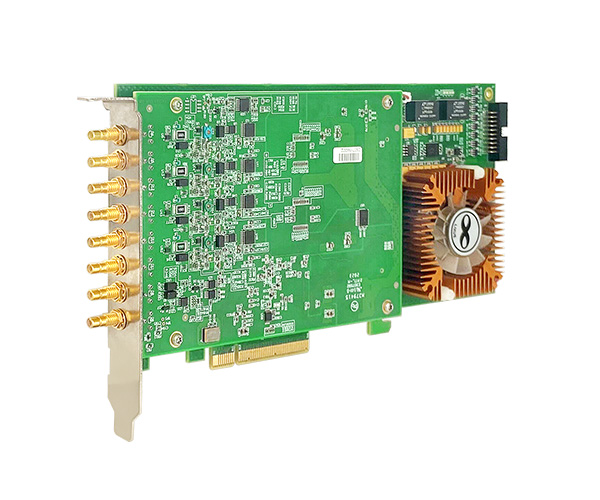

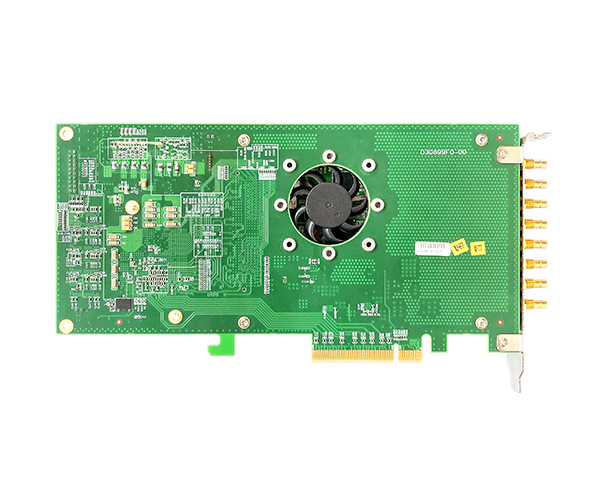

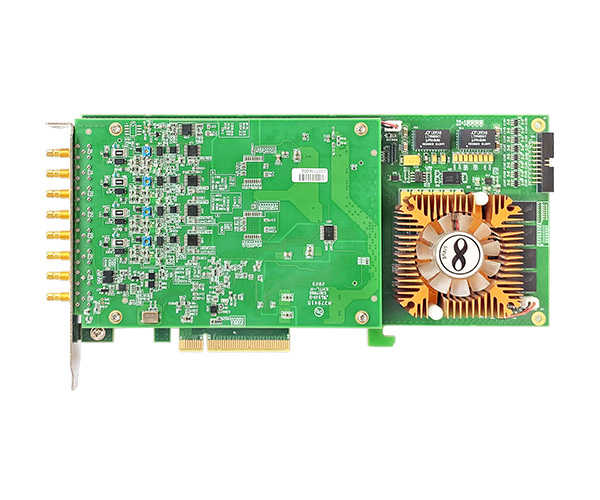

FPGA高速數據采集卡 |
|
|
PCIe x8 Gen2數據傳輸接口，連續傳輸率2.8GB/s |
||
|
最高采樣率支持1GS/s |
||
|
支持帶寬限制功能，程控選擇20MHz、100MHz、300MHz和全帶寬（通道獨立配置） |
||
|
板載2GB內存 |
||
|
SMB-1路觸發信號輸入接口（外部模擬觸發和外部數字觸發可選） |
||
|
SMB-1路觸發信號輸出接口 |
||
|
SMB-1路時鐘輸入接口，SMB-1路時鐘輸出接口 |
||
|
支持高級觸發功能 |
||
|
全自動校準 |
||
|
支持連續采樣和有限點采樣 |
||
|
支持多卡同步采集 |
||
|
AI模擬量輸入 |
通道數 |
4通道 |
|
ADC分辨率 |
16Bit（PCIe8936），14Bit（PCIe8934），12Bit（PCIe8932） |
|
|
輸入量程 |
±5V、±1V |
|
|
輸入阻抗 |
1M?和50?可程控配置 |
|
|
耦合方式 |
直流耦合、交流耦合（可程控配置） |
|
|
模擬帶寬(-3dB典型值) |
400MHz |
|
|
帶寬限制 |
20MHz、100MHz、300MHz和全帶寬（可程控選擇） |
|
|
觸發源 |
軟件強制觸發、通道觸發、模擬觸發、數字同步信號觸發 |
|
|
觸發模式 |
各種組合的高級觸發 |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
