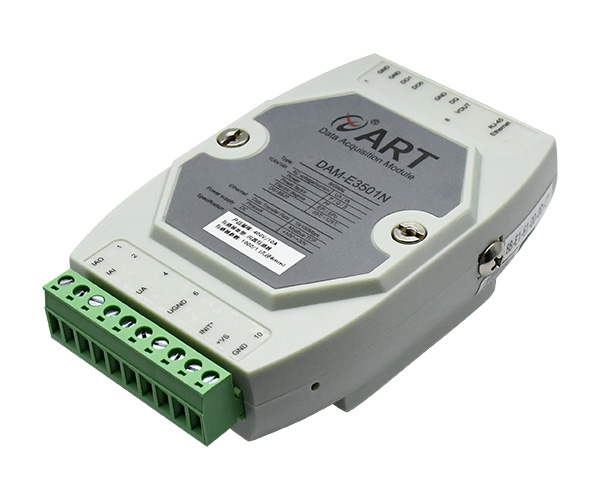

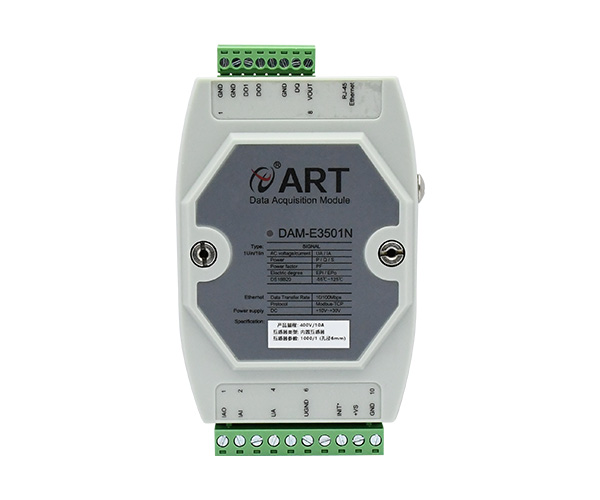

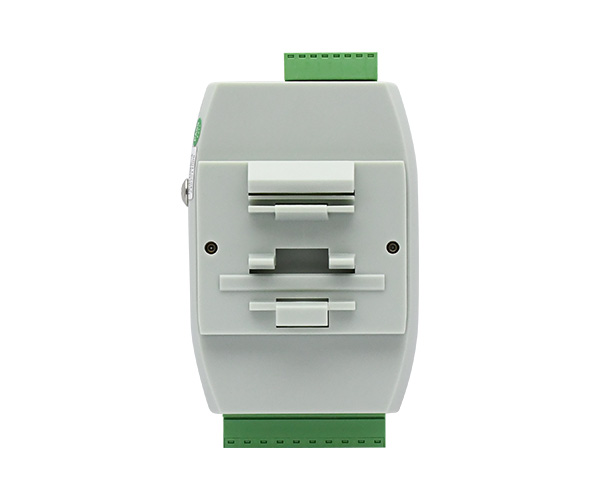

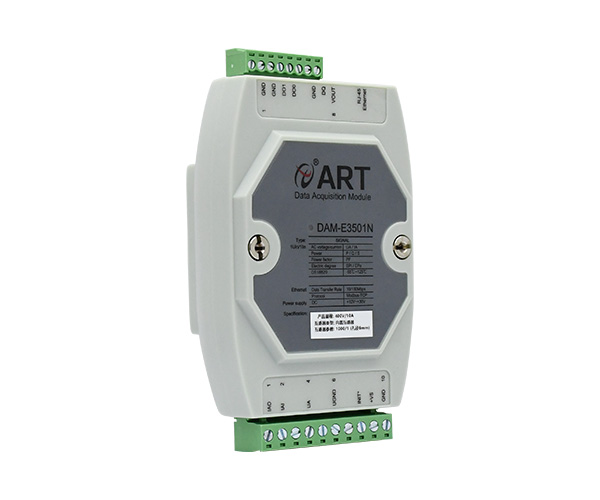

DAM-E3501N(T)為單相智能交流電量采集模塊,帶2路集電極開路輸出,外置DS18B20傳感器接口,以太網通訊接口,支持標準ModbusTCP協議。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢

模擬量輸入

輸入通道

路電流通道、單路電壓通道

輸入類型

電壓輸入,電流輸入

電壓量程(有效值)

默認400V(可定制,最大500V)

電流量程(有效值)

默認10A內置互感器

內置互感器可定制1A、5A、10A

外置互感器可定制20A、30A、50A、60A、80A、100A、120A、150A、

200A、250A、400A、500A

輸出參數

相電壓、相電流、線電壓、有功功率、無功功率、視在功率、功率因數、

視在電度、 有功電度、無功電度

采集信號

采集信號為電網標準交流信號,頻率不超過65Hz

采樣周期

采集50Hz工頻信號時40ms~1000ms可設;

采集其他頻率信號500ms~1000ms可設

分辨率

16位

采集精度

±2‰

內置溫濕度測量

板載溫濕度傳感器,采集溫度-40~120℃,濕度0~100%(僅T模塊支持)

外置溫度測量

一路1-wire接口,最多接4路DS18B20傳感器。

溫度測量范圍-55~+125℃

電流互感器

內置電流互感器,見1.5互感器說明

能量

帶能量存儲功能

二次互感

帶二次互感功能

隔離電壓

1500V

數字量

輸出通道

2路數字量輸出

輸出方式

集電極開路輸出

輸出信號

最大負載電壓30V,每通道最大負載電流100mA

其他

通訊接口

10/100M 以太網

看門狗

通信看門狗軟件看門狗

供電電壓

+10V~30VDC

電源保護

電源反向保護

功耗

額定值1.2W @ 24VDC

操作溫度

-10℃~+70℃

存儲溫度

-40℃~+80



1. 產品光盤:1

2. 保修卡:1

3. 合格證:1
