AI模擬量輸入 |
型號 |

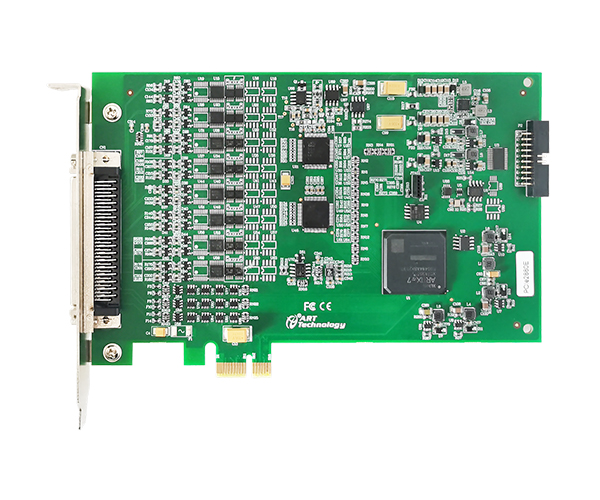

PCIe2880 |
PCIe2880A |
PCIe2880B |
|
|
最大采樣率 |
500KS/s |
250KS/s |
100KS/s |
||
|
輸入通道 |
16路單端 |
||||
|
分辨率 |
16bit |
||||
|
采樣范圍 |
±10V |
||||
|
校準方式 |
軟件自動校準 |
||||
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
||||
|
觸發源 |
軟件強制觸發、模擬量觸發、外部數字量觸發 |
||||
|
輸入阻抗 |
100KΩ |
||||
|
CTR計數器 |
通道數 |
1路多功能計數器 |
|||
|
計數器位數 |
32位 |
||||
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、
脈寬測量、雙邊沿間隔測量、位置測量 (基于增量式編碼器) |
||||
|
CO：脈沖輸出 |
|||||
|
采樣方式 |
CI：按需單點采樣 |
||||
|
CO：單點（按需）生成、有限點生成、連續生成 |
|||||
|
DI/O |
通道數 |
12line |
Port0：8 Line |
||
|
Port1：4 Line，復用PFI0~3 |
|||||
|
電氣標準 |
TTL兼容 |
||||
|
配置方式 |
程控I/O方向與狀態 |
||||
|
采樣方式 |
按需單點采樣 |
||||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
PCIe總線多功能同步采集卡，16路差分模擬量輸入通道，16bit ADC分辨率；8路數字I/O，4路可編程I/O及1通道多功能計數器。與Labview無縫連接，提供圖形化API函數。
PCIe總線多功能同步數據采集卡；提供32路差分模式同步采樣模擬輸入通道，16bit，500KS/s采樣速率；2路模擬量同步輸出通道，16bit，2MS/s采樣速率；8路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器。
多功能采集卡；32路單端或16路差分AI模擬量輸入通道，16位ADC分辨率，單通道高達2MS/s采樣速率；4路模擬量同步輸出通道，2MS/s采樣速率；支持32路帶緩沖數字I/O，16路可編程PFI通道，以及2路多功能計數器。
