系統平臺 |
處理器 |
FT-D2000/8＠2.0GHz |
|
內存 |
16GB DDR4內存顆粒 |
|
|
USB |
2路USB3.0
2路USB2.0(CPCIe-76F1D-B1) |
|
|
存儲 |
1路 2.5寸SATA(默認256GB SSD) (CPCIe-76F1D-B1)
1路NVME(默認128GB SSD) (CPCIe-76F1-B1)
1路NVME(默認128GB SSD) (CPCIe-76F1-B2) |
|
|
LAN |
2路網口（CPCIe-76F1-B1/CPCIe-76F1D-B1）
1路網口 |
|
|
Display |
1路DP
2路DP （CPCIe-76F1D-B1） |
|
|
COM |
2路RS232(CPCIe-76F1D-B1)
1路RS232（CPCIe-76F1-B3） |
|
|
CAN |
1路CAN(CPCIe-76F1D-B1)
2路CAN（CPCIe-76F1D-B1/CPCIe-76F1-B3） |
|
|
RIO |
USB |
3路USB2.0 |
|
CAN |
4路CAN(其中2路與前面板復用) |
|
|
串口 |
4路RS232 |
|
|
顯示 |
1路eDP |
|
|
網口 |
2路網口（2路網口均與前面板網口復用） |
|
|
操作環境 |
溫度范圍 |
-40～70℃ |
|
相對濕度 |
5～95%，無凝露 |
|
|
存儲溫度 |
溫度范圍 |
-40℃～80℃ |
|
相對濕度 |
5～95%，無凝露 |
|
|
物理特性 |
尺寸 |
4HP：200.8mm(L)×130.5mm(W)×20.32mm（H）
8HP：200.8mm(L)×130.5mm(W)×40.64mm（H） |
|
重量 |
約1Kg |

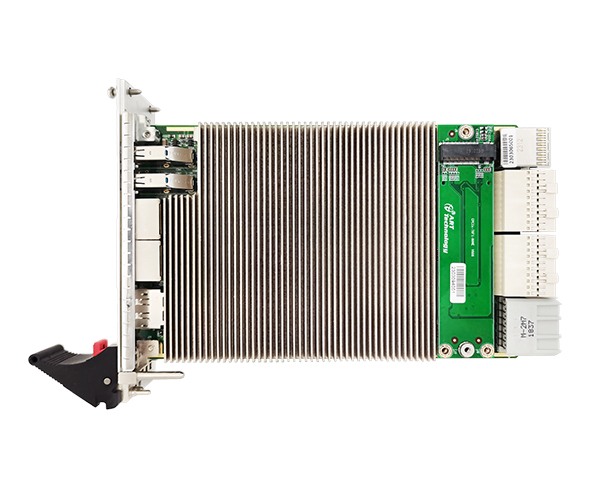

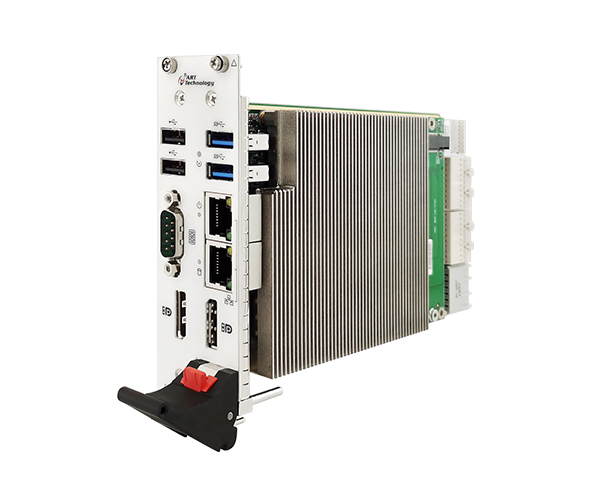

CPCIe-76F1系列 單槽寬(4HP，20.32mm)
Ø CPCIe-76F1-B1: FT-D2000/8＠2.0GHz /1×128GNVME /2×USB3.0 /板載16GB內存 /1×DP /2×LAN
Ø CPCIe-76F1-B2: FT-D2000/8＠2.0GHz /1×128GNVME /2×USB3.0 /板載16GB內存 /1×DP /2×RS232/1×CAN/1×LAN
Ø CPCIe-76F1-B3: FT-D2000/8＠2.0GHz /1×128GNVME /2×USB3.0 /板載16GB內存 /1×DP /1×RS232/2×CAN/1×LAN

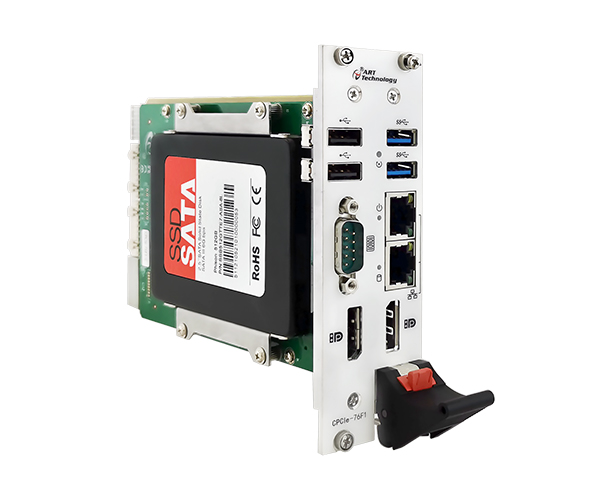

CPCIe-76F2D系列 雙槽寬(8HP，40.64mm)
Ø CPCIe-76F1D-B1: FT-D2000/8＠2.0GHz/ 1×256G SSD/ 2×USB2.0/ 2×LAN /2×CAN/板載16GB內存/ 2×DP/
2×USB3.0 /2×RS232
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
PXIe-76F1H是阿爾泰科技專為PXI Express的混合測試系統設計的3U PXIe國產控制器，采用國產飛騰騰銳FT-D2000/8處理器，搭配X100橋片的一款國產化控制器。PXIe76F1H控制器還提供豐富靈活的I/O接口，包含一路VGA和一路HDMI顯示接口，適用于常規顯示器；三路USB接口可以連接其他外部設備或者USB接口的儀器；兩路國產千兆以太網口；還包含一路觸發I/O，前面板的SMB連接器，可用于PXI觸發總線的發送和外部觸發信號的接收，操作系統預裝國產銀河麒麟操作系統。
CPCI-79F1是阿爾泰科技自主設計研發的一款6U Compact PCI Express 標準控制器，搭載飛騰FT-D2000/8處理器，搭配X100橋片實現的一款國產化控制器。CPCI-79F1控制器還提供豐富I/O接口，使得系統擴展、安裝與維護更輕松，符合多樣化嵌入式應用要求。產品設計經過嚴格測試，能長時間穩定可靠的工作，可廣泛應用于工業自動化控制、軍用計算機領域等。
