模擬量輸入 |
||
|
輸入通道 |

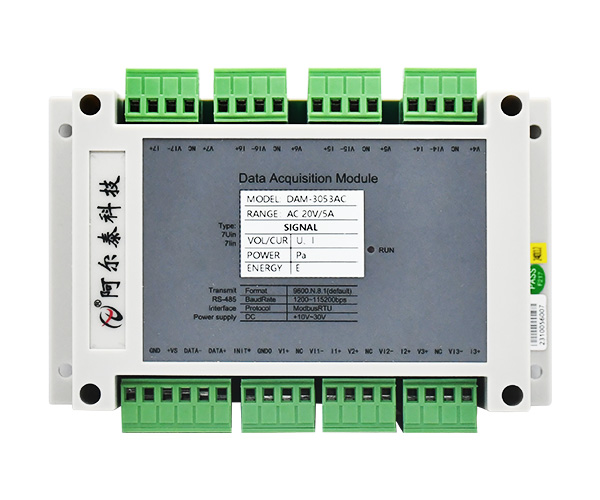

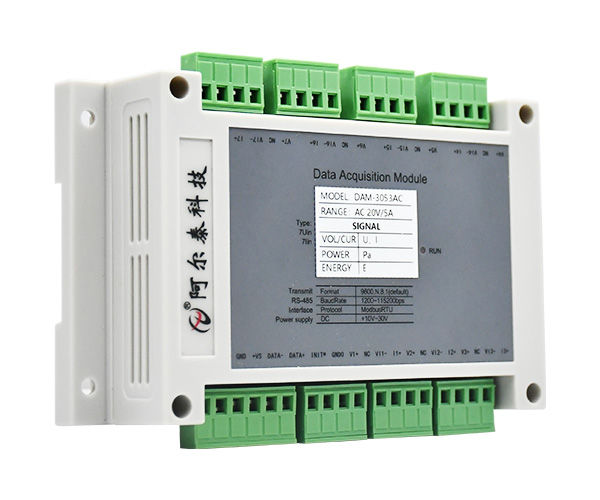

7路交流全隔離信號輸入
（DAM-3053AC系列模塊） |
7路直流全隔離信號輸入
（DAM-3053DC系列模塊） |
|
輸入類型 |
電壓信號，電流信號 |
|
|
采集量程 |
電壓量程：0-10V，0-35V，0-50V，0-100V，0-300V。
電流量程：0-0.2A，0-0.5A，0-1A，0-1.5A，0-5A，0-10A。
（模塊量程可定制。例：DAM-3053DC-35V/1A量程為直流電壓0-35V，
直流電流0-1A。DAM-3053AC-35V/1A量程為交流電壓0-35V，
交流電流0-1A。） |
|
|
輸出參數 |
電壓、電流、功率、正向有功電度、反向有功電度 |
|
|
采樣周期注1 |
40ms~1000ms可設，對應采集頻率25Hz~1Hz（單通道）
AC后綴模塊特別說明：采集50Hz工頻信號時40ms~1000ms可設，
30~65Hz其他信號500ms~1000ms可設 |
|
|
分辨率 |
16位 |
|
|
采集精度 |
±2‰（電壓通道有特殊說明） |
|
|
輸入阻抗 |
電壓通道：10V量程時輸入阻抗為600KΩ，
35V量程時輸入阻抗為2MΩ，
50V量程時輸入阻抗為2MΩ，
100V量程時輸入阻抗為2MΩ，
300V量程時輸入阻抗為2MΩ；
以上為常規阻抗，有特殊要求也可定制。
電流通道：=采樣電阻阻值，通常情況下電流量程×采樣電阻阻值≤0.17V,
如果量程在5A以上，考慮到電阻發熱問題，電阻阻值會酌情減小 |
|
|
隔離電壓 |
2500VRMS(浪涌保護電壓) |
|
|
其他 |
||
|
通訊接口 |
RS485 |
|
|
波特率 |
1200～115200bps |
|
|
數據傳輸速率注2 |
被動上傳：不同波特率下，讀取不同的數據長度，速度不同。
計算方法如下：假設要讀取的寄存器數量為6，波特率設置為9600，
每個字節有8位數據位，1位起始位，1位停止位共10位，
主機讀取命令有8個字節，設備回復命令有6×2+5個字節，
發送和回復之間需要至少3.5個字節的間隔時間，則被動上傳頻率最快 = 9600/10/(8+17+3.5)=33Hz，考慮到設備處理的時間有所不同，
本計算值僅供參考，實際頻率可能要低一些。
主動上傳：同采樣頻率，每采集1次，上傳1次，最高25Hz。
同時需要滿足波特率/10/（上傳寄存器個數×2+5）>采樣頻率，
保證數據傳輸完整。上傳內容見后面MODBUS通信實例部分 |
|
|
看門狗 |
軟件看門狗 |
|
|
供電電壓 |
+10～30VDC |
|
|
電源保護 |
電源反向保護 |
|
|
功耗 |
額定值2W @ 24VDC |
|
|
操作溫度 |
-10℃～＋70℃ |
|
|
存儲溫度 |
-40℃～＋80℃ |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
