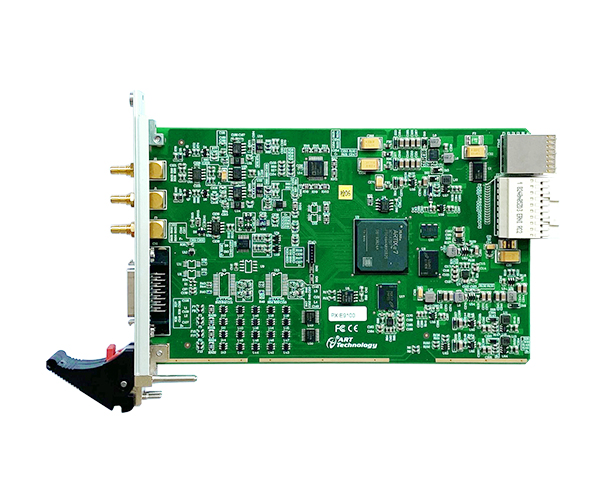

PXIe9100是一款基于PXIe總線的任意波形發生器，該板卡提供2通道12bit可同步模擬量輸出，點頻率80MHz；內置DDS，支持頻率連續可調，步進0.1Hz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等標準函數。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢

AO模擬量輸出

通道數量

2路

連接器

SMB

點頻率

80MHz

分辨率

12bit

存儲器深度

每通道128M點FIFO存儲器

校準方式

軟件功能校準

輸出誤差

±0.1% Max @ FSR

輸出耦合方式

直流耦合

通道輸出模式

可軟件配置同步輸出

觸發源

軟件強制觸發、數字觸發、模擬觸發

時鐘源選擇

內時鐘和外時鐘軟件可選

電壓輸出方式

保護電壓

±12V

輸出阻抗

50Ω

壓擺率

300V/us

上升/下降時間

40ns（典型值）

最大輸出電壓

幅度范圍

負載

最大值(V)

±5V

50Ω

±2.5V

高阻抗

±5V

±10V

50Ω

±5V

高阻抗

±10V

數字量輸入輸出

通道數

共16路： P0.<0..7>， P1.<0..7>

電氣標準

TTL兼容

配置方式

程控I/O方向與狀態

采樣方式

按需單點采樣





1.   產品光盤：1張

2.   保修卡：1張

3.   合格證：1張
