AO模擬量輸出 |
通道數量 |
2路 |
||
|
連接器 |
SMB |
|||
|
點頻率 |
50MHz |
|||
|
分辨率 |
16bit |
|||
|
存儲器深度 |
每通道128M點RAM存儲器 |
|||
|
校準方式 |
軟件功能校準 |
|||
|
輸出誤差 |
±0.1% Max @ FSR |
|||
|
輸出耦合方式 |
直流耦合 |
|||
|
通道輸出模式 |
可軟件配置同步輸出 |
|||
|
觸發源 |
軟件強制觸發、數字觸發、模擬觸發 |
|||
|
時鐘源選擇 |
內時鐘和外時鐘軟件可選 |
|||
|
電壓輸出方式 |
保護電壓 |
±12V |
||
|
輸出阻抗 |
50Ω |
|||
|
壓擺率 |
300V/us |
|||
|
上升/下降時間 |
40ns（典型值） |
|||
|
最大輸出電壓 |
幅度范圍 |
負載 |
最大值(V) |
|
|
±5V |
50Ω |
±2.5V |
||
|
高阻抗 |
±5V |
|||
|
±10V |
50Ω |
±5V |
||
|
高阻抗 |
±10V |
|||
|
數字量輸入輸出 |
通道數 |
共16路： P0.<0..7>， P1.<0..7> |
||
|
電氣標準 |
TTL兼容 |
|||
|
配置方式 |
程控I/O方向與狀態 |
|||
|
采樣方式 |
按需單點采樣 |
|||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

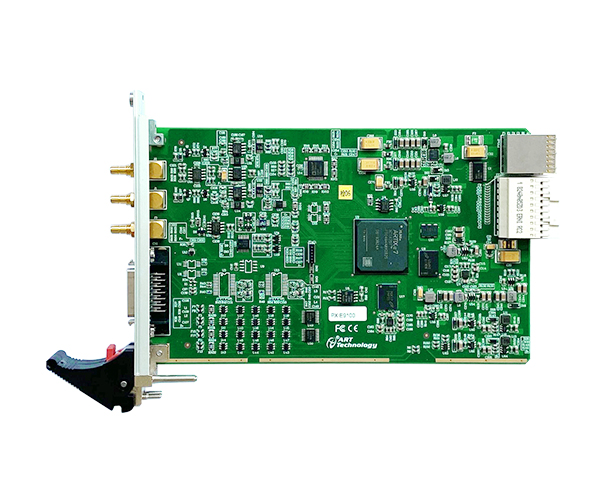

PXIe9100是一款基于PXIe總線的任意波形發生器，該板卡提供2通道12bit可同步模擬量輸出，點頻率80MHz；內置DDS，支持頻率連續可調，步進0.1Hz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等標準函數。
PXIe9101是一款基于PXIe總線的任意波形發生器，該板卡提供2通道12bit可同步模擬量輸出，點頻率高達125MHz；內置DDS，支持頻率連續可調，步進0.1Hz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等標準函數。

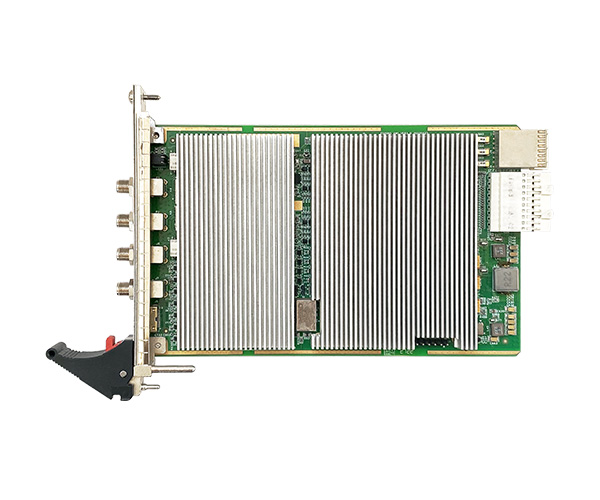

PXIe總線的任意波形發生器，該板卡提供2通道可同步模擬量輸出，800MS/s采樣率，內置DDS，支持頻率連續可調，步進2.84μHz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等精確標準函數。

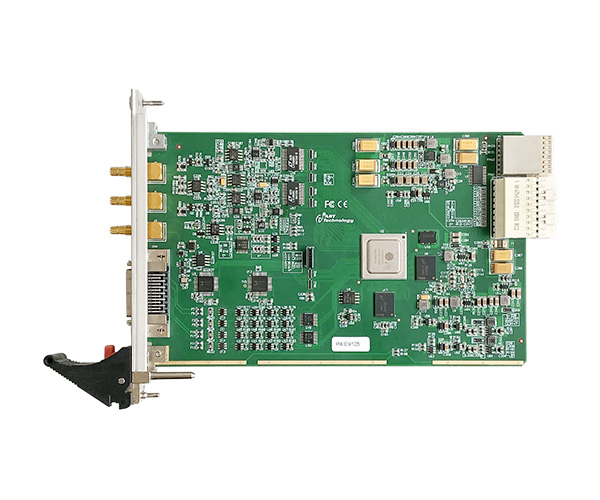

PXIe總線的任意波形發生器，該板卡提供2通道可同步模擬量輸出，內置DDS，支持頻率連續可調，步進0.1Hz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等標準函數，可以生成±5V、±10V幅度的信號；并且提供了16路可編程I/O，以滿足應用現場的多樣化需求。

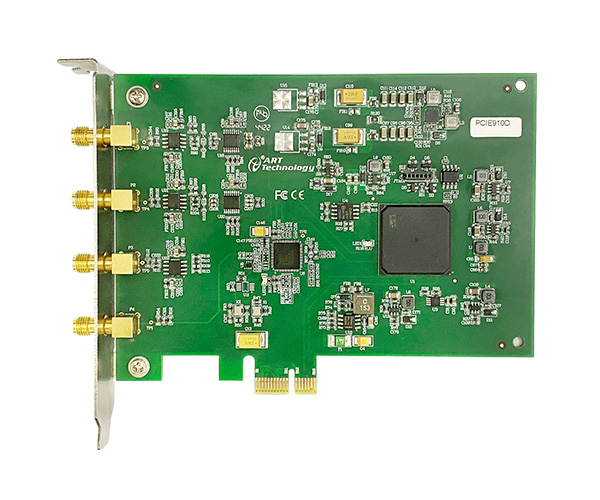

PCIe總線的窄脈沖發生器，3路脈沖輸出通道，該信號發生器集成了脈沖源、脈沖放大器。可以通過PCIe接口數字調整脈沖的周期、寬度、幅度。發出的脈沖具有脈沖窄、幅值高的特點。
