硬件系統 |
|
|
CPU |
工業級32位通信處理器 |
|
FLASH |
512KB（可擴展至8MB） |
|
SRAM |
256KB |
|
ADC |
12-bit |
|
接口類型 |
|
|
串口 |
1個RS232和1個RS485接口（或2個RS232），內置15KV ESD保護，
串口參數如下：
數據位：5、6、7、8位
停止位：1、1.5、2位
校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗
串口速率：1200~230400bits/s |
|
指示燈 |
具有電源、通信及在線指示燈 |
|
天線接口 |
標準SMA陰頭天線接口，特性阻抗50歐 |
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
電源接口 |
端子接口，內置電源反相保護和過壓保護 |
|
供電 |
|
|
標準電源 |
DC 12V/0.5A |
|
供電范圍 |
DC 5~36V |
|
功耗 |
|
|
通信狀態 |
20~65mA@12VDC(2G:20~40 mA 4G:20~65mA) 20~95mA@9VDC(2G:30~45 mA 4G:20~95mA ) |
|
待機狀態 |
15~30 mA@12VDC 20~40 mA@9VDC |
|
休眠狀態 |
5~17mA@12VDC 6~22mA@9VDC |
|
物理特性 |
|
|
外殼 |
金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
|
外形尺寸 |
91x58.5x22 mm (不包括天線和安裝件) |
|
重量 |
205g |
|
其它參數 |
|
|
工作溫度 |
-35~+75ºC （-22~+167℉） |
|
儲存溫度 |
-40~+85ºC （-40~+185℉） |
|
相對濕度 |
95%(無凝結) |

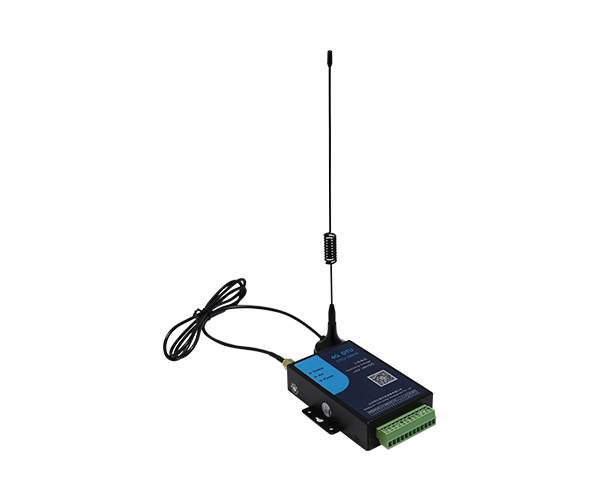

1. 車載天線(SMA陽頭) ：1根
2. 標配12VDC/0.5A電源：1個
3. 產品光盤 ：1張
4. 保修卡 ：1張
5. 合格證 ：1張

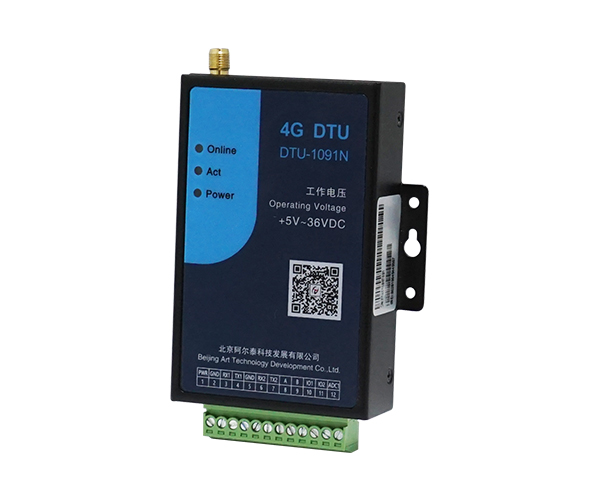

DTU-1101是4G無線網絡轉串口模塊
