8路隔離計數器 |
||
|
通道數 |
8路多功能計數器 |
|
|
計數器位數 |
32位 |
|
|
數據傳輸方式 |
DMA，可編程I/O |
|
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、脈寬測量、
雙邊沿間隔測量、位置測量 (基于增量式正交編碼器) |
|
|
CO：脈沖輸出 |
||
|
最大輸入頻率 |
1MHz |
|
|
存儲器深度 |
1K點FIFO |
|
|
最小電平脈寬 |
500nS |
|
|
電壓范圍 |
0~48V |
|
|
采樣方式 |
CI：單點（按需）生成、有限點生成、連續生成 |
|
|
CO：單點（按需）生成、有限點生成、連續生成 |
||
|
隔離輸入 |
||
|
隔離輸入通道 |
32 Line |
8路CTR，每路CTR有3組隔離輸入
8路附加PFI通道 |
|
輸入信號類型 |
0~48V的單端、差分信號、NPN/PNP型傳感器信號 |
|
|
觸發方式 |
開始觸發、暫停觸發 |
|
|
隔離輸出 |
||
|
隔離輸出通道 |
8Line |
8路隔離輸出 |
|
輸出信號接線方式 |
Sink方式：
外部供電范圍： 5~48V，不能超過60V；
每通道最大開關切換電流：100mA
每通道最大浪涌電流：600mA |
|
|
最大輸出速率 |
100KHz |
|
|
最小輸出脈寬 |
5uS |
|
|
隔離電壓 |
||
|
通道間隔離 |
60 VDC |
|
|
通道對地隔離 |
60 VDC |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

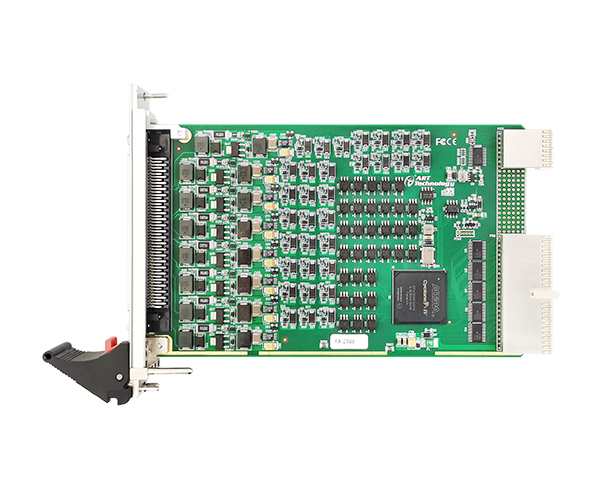

PXI總線，8路隔離計數器模塊，支持帶緩沖采樣；可采集高達48V的電壓；附加了8路額外的PFI輸入通道；與LabVIEW無縫連接，提供圖形化API函數
USB總線，8路隔離計數器模塊，支持帶緩沖采樣；可采集高達48V的電壓；附加了8路額外的PFI輸入通道；與LabVIEW無縫連接，提供圖形化API函數。
帶緩沖多功能計數器模塊，支持高達8路計數器。
帶緩沖多功能計數器模塊，支持4路計數器。
PCI總線帶緩沖多功能計數器模塊，支持高達8路計數器。
PCI總線帶緩沖多功能計數器模塊，支持4路計數器。
