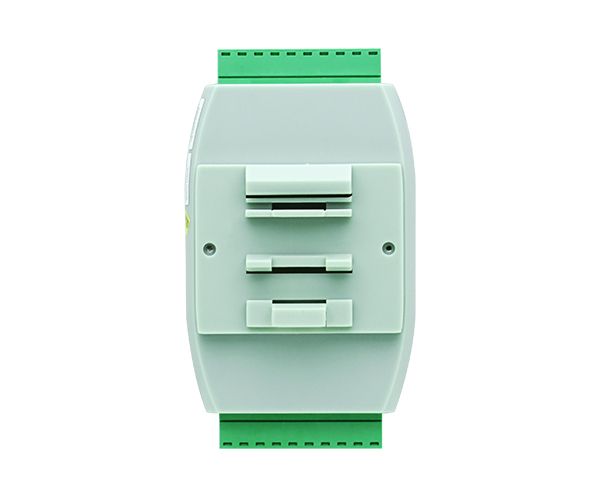

DAM-3504N(T)為三相多功能交流電量采集模塊,可內置互感器,也可外置互感器,帶有1路數字量輸入、2路數字量輸出,RS485通訊接口,帶有標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢

模擬量輸入

輸入通道

3路電流通道、3路電壓通道

輸入類型

電壓輸入,電流輸入

電壓量程(有效值)

默認400V(可定制,最大500V)

電流量程(有效值)

外置互感器:默認5A(可定制1A、5A、10A、20A、30A、50A、60A、80A、

100A、120A、150A、200A)

輸出參數

相電壓、相電流、線電壓、有功功率、無功功率、視在功率、功率因數、總電度、

正向有功電度、正向無功電度、輸入頻率、 三相總有功功率、三相總無功功率、

三相總視在功率、三相總功率因數、三相總正相有功電度、三相總正相無功電度、

三相總功率因數、濕度(僅T模塊支持)、溫度(僅T模塊支持)
注:T尾綴模塊具有測量環境溫度、環境濕度的功能,見1.5不同尾綴對比說明

采集信號

采集信號為電網標準交流信號,頻率不超過65Hz

采樣速率

電壓、電流每400ms采集1次,

功率、電度每300ms采集1次

分辨率

16位

采集精度

±2‰

電流互感器

電流互感器,見1.6互感器說明

能量

帶能量存儲功能

二次互感

帶二次互感功能

隔離電壓

2500VRMS(浪涌保護電壓)

數字量輸入

輸入通道

1路TTL輸入

輸入通道電壓

邏輯電平0:0~+1V(最大)

邏輯電平1:+3V~+5V

數字量輸出

通道數量

2路單端數字量輸出

數字量輸出

集電極開路輸出

最大負載電壓30V,每通道最大負載電流100mA

其他

通訊接口

RS485/RS232可選,默認485

波特率

1200~115200bps

數據傳輸速率

<10Hz

看門狗

內置看門狗

供電電壓

+10V~30VDC

電源保護

電源反向保護

功耗

額定值0.75W @ 24VDC

操作溫度

-10℃~+70℃

存儲溫度

-40℃~+80℃



1. 產品光盤:1

2. 保修卡:1

3. 合格證:1

4. 外置互感器(選配):3

  • DAM-3505N(T)

    DAM-3505N(T)

    DAM-3505N(T)為三相全參數交流電量采集模塊,RS485通訊接口,帶有標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。

  • DAM-397C

    DAM-397C

    DAM-397C為多功能模塊,帶有4路12位單端模擬量輸入,4路繼電器輸出,4路隔離數字量輸入,RS485通訊接口,帶有標準ModbusRTU協議。

  • DAM-3503N(T)

    DAM-3503N(T)

    DAM-3503N(T)為三相四線制全參數交流電量采集模塊 ,RS485通訊接口,帶有標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。

  • DAM-3501N(T)

    DAM-3501N(T)

    DAM-3501N(T)為單相智能交流電量采集模塊,RS485通訊接口,帶有標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。

  • DAM-3502N(T)

    DAM-3502N(T)

    DAM-3502N(T)為單相智能交流電量采集模塊,RS485通訊接口,帶有標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。DAM-3502N/NT模塊內部寄存器排列和DAM-3502/T模塊不同,更適合于PLC、組態軟件系統。

  • DAM-3523

    DAM-3523

    DAM-3523為3路交流電流采集模塊,RS485通訊接口,帶有標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。
