模擬量輸入 |
|
|
輸入通道 |
2路差分模擬量輸入 |
|
輸入類型 |
電壓輸入，電流輸入 |
|
采集量程 |
默認出廠值±2.5V
±15 mV，±50 mV，±100 mV，±500 mV，±1V，±2.5V，±20mA |
|
采樣速率注1 |
單通道10sps注2 |
|
分辨率 |
16位 |
|
采集精度 |
±1‰ |
|
輸入阻抗 |
電壓量程：20MΩ 電流量程：121Ω |
|
量程配置 |
每通道可獨立配置量程 |
|
隔離電壓 |
3000VDC |
|
模擬量輸出 |
|
|
輸出通道 |
1通道 |
|
輸出范圍 |
0~10V |
|
最大輸出負載 |
40mA/250Ω |
|
輸出阻抗 |
12Ω |
|
隔離電壓 |
3000VDC |
|
數字量輸入 |
|
|
輸出通道 |
1通道 |
|
輸出電壓 |
邏輯0：0~+1V
邏輯1：+3.5~30V |
|
數字量輸出 |
|
|
輸出通道 |
4路集電極開路輸出 |
|
最大負載 |
30V,30mA |
|
其他 |
|
|
通訊接口 |
RS485 |
|
波特率 |
1200~115200bps |
|
通訊速率 |
<10Hz |
|
看門狗 |
軟件看門狗 |
|
供電電壓 |
+10V～30VDC |
|
電源保護 |
電源反向保護 |
|
功耗 |
額定值1.5W @ 24VDC |
|
操作溫度 |
-10℃～＋70℃ |
|
存儲溫度 |
-40℃～＋80℃ |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

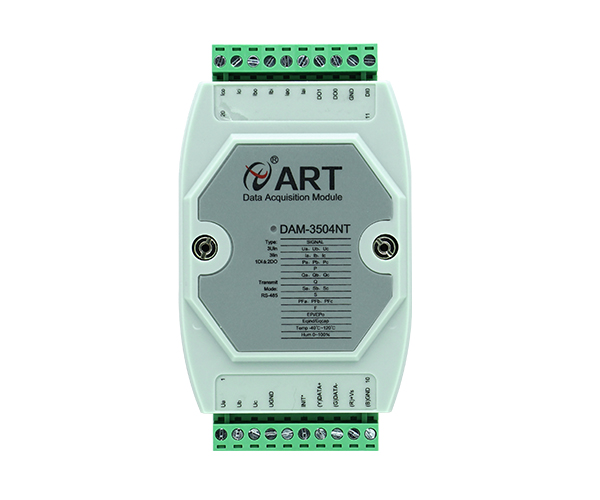

DAM-3504N(T)為三相多功能交流電量采集模塊，可內置互感器，也可外置互感器，帶有1路數字量輸入、2路數字量輸出，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。

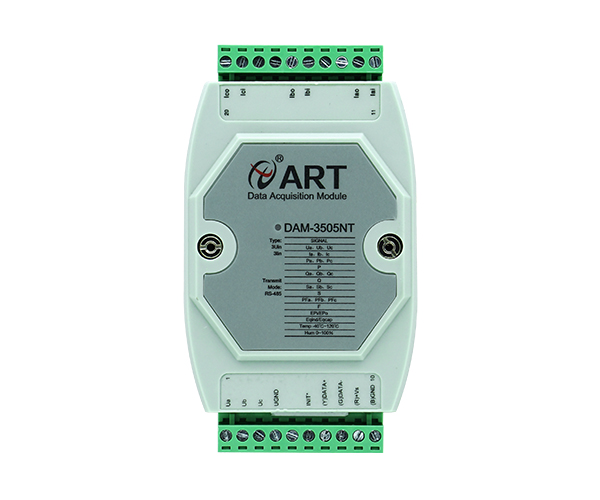

DAM-3505N(T)為三相全參數交流電量采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
DAM-397C為多功能模塊，帶有4路12位單端模擬量輸入，4路繼電器輸出，4路隔離數字量輸入，RS485通訊接口，帶有標準ModbusRTU協議。
DAM-3503N(T)為三相四線制全參數交流電量采集模塊 ，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
DAM-3501N（T）為單相智能交流電量采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
DAM-3502N（T）為單相智能交流電量采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。DAM-3502N/NT模塊內部寄存器排列和DAM-3502/T模塊不同，更適合于PLC、組態軟件系統。
