總線類型 |
USB 2.0或以太網 |
|
|
連接器可選 |

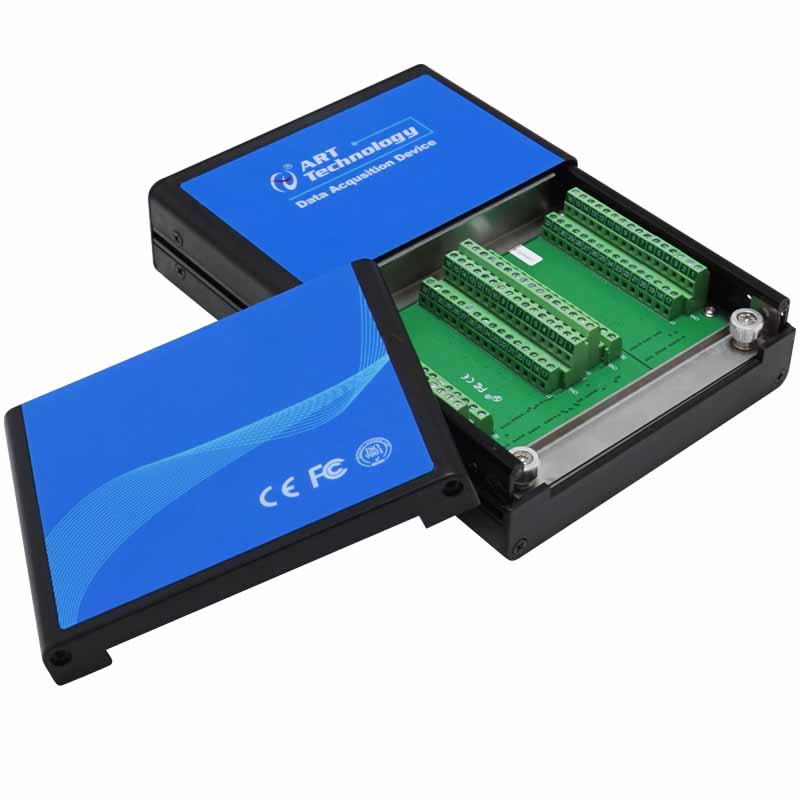

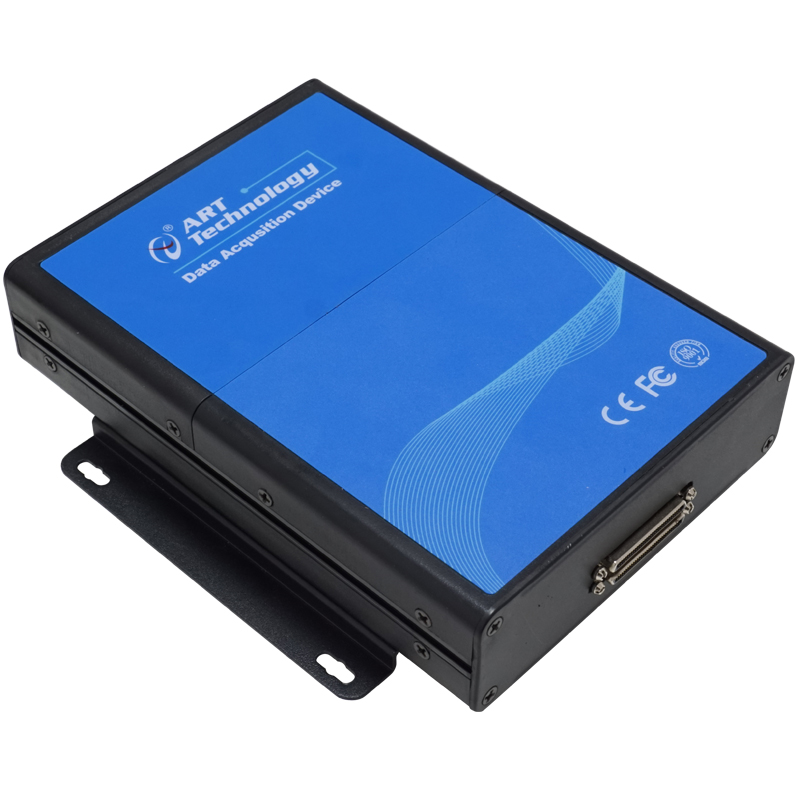

USB5632-D為采集卡本身自帶端子版本 USB5632-V為采集卡帶68芯插頭引出版本 |
|
|
AD模擬量輸入 |
ADC分辨率 |
16位(Bit) |
|
輸入通道 |
64路單端、32路差分 |
|
|
輸入量程 |
±10V、±5V、±2.5V、0～10V 、0～5V |
|
|
采樣方式 |
異步采樣 |
|
|
校準方式 |
軟件自動校準 |
|
|
采樣率 |
單通道：采樣頻率高達250 KSps
多通道：各通道采樣頻率高達=250 KSps /
設置的采樣通道總數 |
|
|
存儲器深度 |
8K字（點）FIFO存儲器 |
|
|
采樣模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
觸發源 |
軟件強制觸發、模擬觸發、數字觸發 |
|
|
程控增益 |
1倍、2倍、4倍、8倍 |
|
|
時鐘源 |
內時鐘、外時鐘 |
|
|
DA模擬量輸出 |
輸出通道 |
4路 |
|
轉換精度 |
16位 |
|
|
采樣方式 |
同步輸出 |
|
|
輸出量程 |
0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V |
|
|
轉換速率 |
單通道高達1MSps，多通道高達500KSps |
|
|
存儲器深度 |
8K字（點）FIFO存儲器 |
|
|
采樣模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
觸發源 |
軟件強制觸發、模擬觸發、數字觸發 |
|
|
數字量輸入輸出/PFI |
通道數 |
共24路； 8路DIO（P0.<0..7>），
16路PFI（PFI<0..7>/P1，PFI<8..15>/P2） |
|
電氣標準 |
TTL兼容 |
|
|
方向控制 |
可獨立配置為輸入或輸出 |
|
|
單通道驅動能力 |
24mA |
|
|
計數器 |
通道數 |
2路 |
|
分辨率 |
32 bits |
|
|
時鐘輸入頻率 |
高達2MHz |
|
|
電氣標準 |
CMOS兼容 |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
