通信接口 |
COMe接口 |
標準type6型COMe核心板 |
|
|
擴展接口 |
PCI-104 PCI總線、1xmSATA、2xmPCIe |
||
|
SATA接口 |
3xSATA2.0 |
||
|
USB接口 |
5xUSB2.0、1xUSB3.0 |
||
|
網口 |
4x10/100/1000M網口(3xIntel82574控制器) |
||
|
串口 |
4xCOM（四線制隔離串口，支持RS-232/RS-485/RS-422三種模式） |
||
|
顯示接口 |
1xVGA、 1xDVI、1xLVDS(18/24bit雙通道) |
||
|
AI模擬量
輸入 |
ADC分辨率 |
16位(Bit) |
|
|
通道數量 |
8通道（DIFF） |
||
|
輸入量程 |
±10V、±5V、0~10V、0~5V |
||
|
采樣速率 |
單通道：采樣頻率高達500Ksps
多通道：各通道采樣頻率高達=500KSps /采樣通道總數 |
||
|
校準方式 |
軟件自動校準 |
||
|
通道掃描模式 |
異步循環掃描/同步采樣 |
||
|
采集模式 |
連續采樣 |
||
|
存儲器深度 |
4K 點FIFO |
||
|
耦合方式 |
直流耦合 |
||
|
觸發源 |
軟件強制觸發 |
||
|
輸入阻抗 |
1GΩ |
||
|
AO模擬量
輸出 |
通道數量 |
4 |
|
|
轉換精度 |
16位 |
||
|
輸出范圍 |
±10V、±5V、0~10V、0~5V |
||
|
輸出速率 |
每通道高達100Ksps |
||
|
存儲器深度 |
4K字（點）FIFO存儲器 |
||
|
校準方式 |
軟件自動校準 |
||
|
通道輸出模式 |
獨立輸出 |
||
|
生成模式 |
連續采樣 |
||
|
時鐘源 |
內時鐘 |
||
|
邊沿斜率 |
4V/us |
||
|
輸出阻抗 |
49.9 Ω |
||
|
計數器 |
通道及端口數 |
6通道 24路 |
|
|
分辨率 |
32bits |
||
|
FIFO深度 |
單通道1024采樣點 |
||
|
輸入頻率 |
高達10MHz |
||
|
配置方式 |
單通道配置，可用作計數器或開關量輸入輸出 |
||
|
輸入阻抗 |
10KΩ |
||
|
濾波系數 |
取值范圍為2～216-1 |
||
|
濾波時鐘周期 |
20ns |
||
|
DIO數字量 |
通道數 |
32路 |
|
|
配置方式 |
程控I/O方向與狀態 |
||
|
輸入范圍高達 |
0V～5V |
||
|
輸入速率 |
10MHz |
||
|
輸入阻抗 |
1MΩ |
||
|
輸出速率 |
10MHz |
||
|
CAN接口 |
支持CAN2.0A和CAN2.0B規范 |
||
|
支持5Kbps ~ 1Mbps之間的任意波特率 |
|||
|
數據吞吐量：高達6000幀/秒（1Mbps 速率，標準數據幀） |
|||
|
電氣完全隔離 |
|||
|
DC1000V電氣隔離保護(電壓值) |
|||
|
內置120Ω終端電阻，可通過跳線選擇 |
|||
|
通訊接口符合CANopen和DeviceNet規范 |
|||
|
遵守工業應用規范 |
|||
|
使用環境 |
供電電源 |
12VDC |
|
|
工作溫度 |
-20℃～70℃ |
||
|
工作溫度 |
-40℃~85℃ |
||
|
相對濕度 |
5%～95% |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
EPC-96F3是一款多功能ITX載板，可搭載標準TYPE6接口的COMe核心板，具有豐富的I/O接口，可提供2路網口，10路串口，以及VGA、LVDS、Display Port等多種接口，可廣泛應用于各種場景。

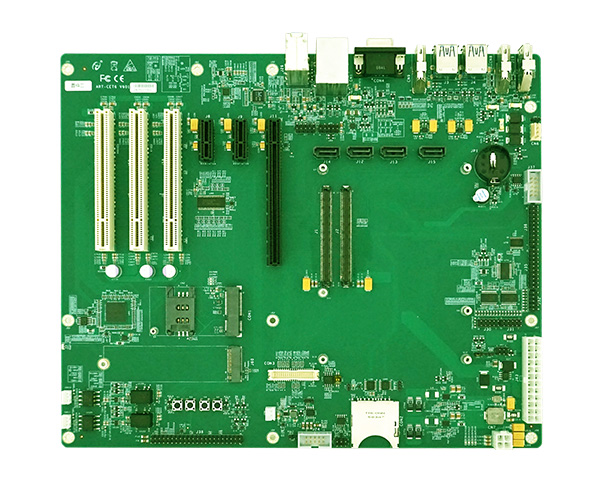

阿爾泰科技ART-CET6是一塊多功能的ATX載板、可搭載標準的TYPE6接口的COMe核心板、有著豐富的I/O接口、可提供1路網口，6路串口，以及VGA、LVDS、Display Port、PCIe、PCI等多種接口、可廣泛應用于各種場景。
