AD模擬量輸入 |
ADC分辨率 |
12位（Bit）（USB8912）/14位（Bit）（USB8914）、
16位 |
|
|
輸入通道 |
2路單端 |
||
|
輸入量程 |
±5V、±1V |
||
|
采樣率 |
高達250MHz |
||
|
采樣方式 |
同步采樣 |
||
| 存儲器深度 | 板載2GB 內存 | ||
|
校準方式 |
軟件自動校準 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
觸發源 |
軟件觸發、ATR觸發、DTR觸發、Trigger
信號觸發（用于多卡同步） |
||
|
ATR輸入源 |
從AI0~AI1的任一通道輸入 |
||
|
觸發源輸入范圍 |
ATR輸入范圍 |
同AD量程 |
|
|
DTR輸入范圍 |
標準TTL電平 |
||
|
輸入阻抗 |
1MΩ、50Ω |
||
|
帶寬 |
100MHz |
||
|
時鐘源 |
板載時鐘、主卡同步10M時鐘、外部參考10M時鐘、
外時鐘 |
||
|
外時鐘輸入范圍 |
40MHz~250MHz，幅值為2Vpp~5Vpp |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
多通道同步采集卡，該板卡提供 18/52路差分同步模擬量輸入；2路數字觸發；1路5V輸出。主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
8 路模擬量差分檢測，8 路隔離數字量輸入、8 路隔離數字量輸出模塊，通訊接口為USB 接口，兼容 USB1.1/2.0 協議，操作簡便易用。
多功能數據采集USB模塊

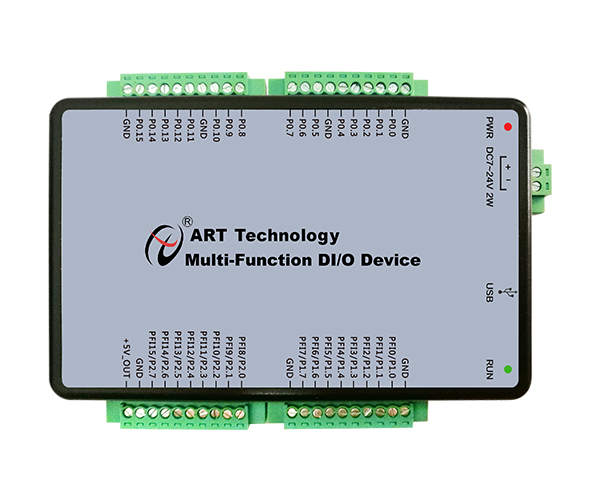

32路非隔離DIO；支持4通道多功能計數器

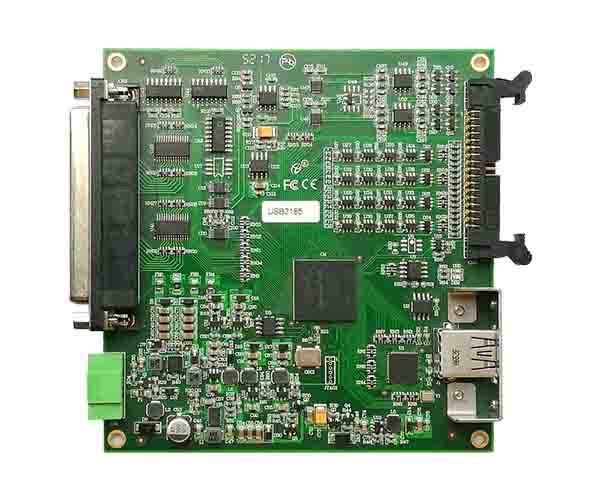

USB2185/2185A是一款多功能數據采集卡。該板卡提供 32 RSE / NRSE通道， 16通道DIFF模擬量輸入；4通道模擬量同步輸出（USB2185A不支持AO功能）；16路可編程I/O；1路計數器。
USB2861是USB多功能工業級數據采集卡 AD：64路 250KHz 16位 DA：4路同步輸出 14位 1MHz 24路DI/O（8路帶緩沖DIO，16路多功能DIO）； 4路32位多功能計數器，支持邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、雙邊沿間隔測量、線性位置測量、角位置測量、脈沖輸出。 適用于從基本數據采集到閉環控制和測試自動化等廣泛的應用。
