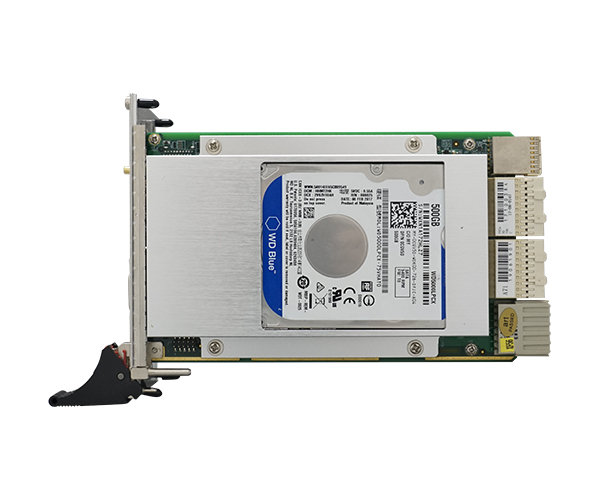

PXIe7682是專為PXI-express的混合測試系統設計的3U PXIe控制器，采用Intel® Core™i7/i5/i3 第四代高性能處理器，內存可支持高達16G DDR3L。該系統PXI Express的link配置為通用的4Port 4lan的模式，數據吞吐量高達8GB/S。PXIe7682 還提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，可同時連接兩個顯示器。兩個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可靠地工作，可廣泛應用于工業自動化控制，軍用計算機領域。
|
系統 |
處理器 |
Intel® Core™i7/i5/i3 第四代高性能處理器 |
|
芯片組 |
Intel® QM87 Express 芯片組 |
|
|
內存 |
DDR3L SDRAM高達16GB |
|
|
PXIe express總線 |
支持4port 4lan link模式 |
|
|
顯示接口 |
DP接口 |
2路DP接口 （分辯率高達：3840X2160@60Hz） |
|
存儲設備 |
SATA接口 |
板載2.5寸500GB SATA硬盤（或者更大） |
|
I/O接口 |
USB2.0 |
4個USB2.0 |
|
USB3.0 |
2個USB3.0 |
|
|
串口 |
1路串口（RS232/RS422/RS485） |
|
|
觸發I/O |
前面板提供SMB連接器，
用于PXI觸發總線發送/接收外部觸發信號 |
|
|
以太網接口 |
帶寬 |
10/100/1000Base-TX |
|
控制器 |
Intel®82574L |
|
|
接口 |
2路以太網口 |
|
|
應用環境
與
機械尺寸 |
工作溫度 |
0~60℃ -20~70℃，配SSD |
|
存儲溫度 |
-40-85℃ |
|
|
相對濕度 |
5%-95% |
|
|
尺寸 |
3U/4槽PXI/CompactPCI標準 |
|
|
重量 |
1.2Kg |
|
|
系統功耗 |
50W |
|
|
操作系統 |
Win7/Win8/Win10/ Linux |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
PXIe7687是3U PXIe控制器，采用Intel Celeron 2000E 2.2 GHz 2 Core 2MB Intel Smart Cache處理器 ，內存可支持高達16G DDR3L。該系統PXI Express的link配置為通用的4Port 4lan的模式，數據吞吐量高達8GB/S。PXIe7687 還提供豐富靈活的 I/O接口。

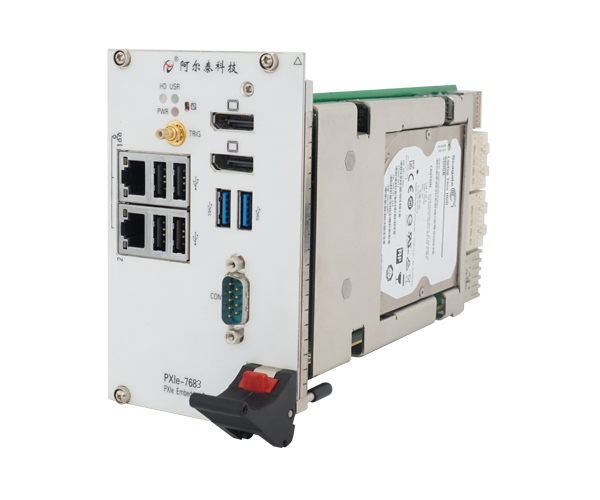

PXIe-7683是阿爾泰科技在PXIe7682基礎上為數據采集行業研發的高速數據帶寬PXIe控制器，可配合我公司高速數字化儀實現數據采集、存盤等數據處理業務

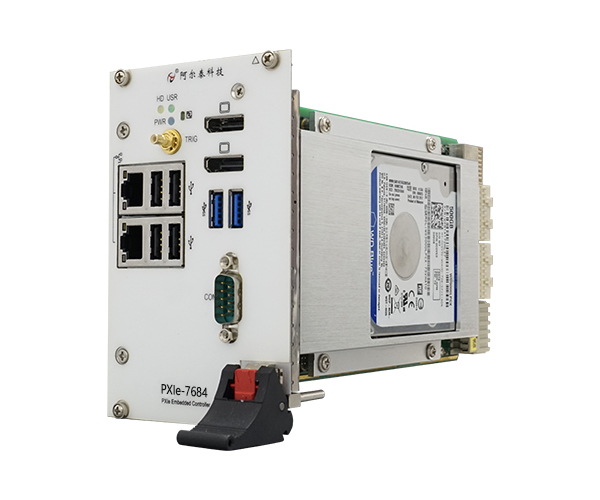

PXIe-7684是阿爾泰科技在PXIe7682基礎上專為數據采集行業研發的高速數據帶寬控制器，可配合我公司高速數字化儀實現數據采集、存盤等數據處理業務。
PXIe76F2采用Intel Corei7/i5/i3 第六代高性能處理器，內存可支持高達32G DDR4。該系統PXI Express的link配置為通用的4Port 4lan的模式，數據吞吐量高達8GB/S。PXIe76F2 控制器還提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，可同時連接兩個顯示器。兩個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。
PXIe-76F4采用Intel? Core?i7 第六代高性能處理器，內存最大可支持32G DDR4。PXIe-76F4可支持兩路x8的PXI Express鏈路，從而可以提供最大8GB/S的系統帶寬。PXIe-76F4還提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，兩個千兆以太網口，兩個USB3.0接口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可靠地工作，可廣泛應用于工業自動化控制，軍用計算機領域。
PXIe76B2 PXI Express嵌入式控制器是一款標準工業級3U PXIe控制器，采用Intel?Celeron 6305E/ Intel?Elkhart Lake Celeron J6412 系列低功耗高性能處理器，專為基于PXI Express的混合測試系統而設計。PXIe76B2最大支持8 GB的3200MHz DDR4內存。支持32bit，33MHz PCIe 總線。具有豐富的I/O接口。產品設計經過嚴格測試，能長時間穩定可靠的工作，可廣泛應用于工業場所。
