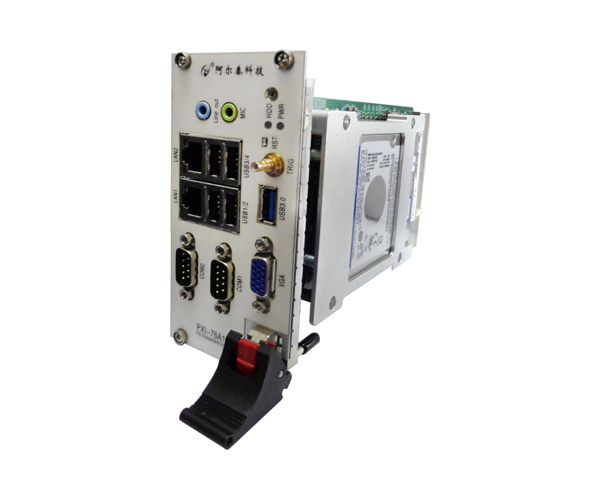

系統 |
處理器 |
Intel® BayTrail –I E3800系列 |
|
芯片組 |
BayTrail-I（SOC） |
|
|
內存 |
DDR3:SODIMM 204pin 1600MHz 1.35V
（可支持高達4GB） |
|
|
CompactPCI
總線 |
CompactPCI總線 J1支持32bit，
33MHz PCI 總線兼容PICMG2.0核心規范
3.3V/5V VIO 信號環境 |
|
|
顯示接口 |
LVDS |
1路18位LVDS接口（可定制） |
|
VGA |
分辨率：1920X1080@60Hz |
|
|
I/O接口 |
USB2.0 |
4個 |
|
USB3.0 |
1個 |
|
|
串口 |
2路RS232（其中一路RS232/RS485/RS422模式可選） |
|
|
音頻接口 |
1個 |
|
|
觸發I/O |
前面板提供SMB連接器，
用于PXI觸發總線發送/接收外部觸發信號 |
|
|
以太網接口 |
寬帶 |
10/100/1000Base-TX |
|
控制器 |
Intel R82574L |
|
|
接口 |
2路以太網口 |
|
|
存儲設備 |
SATA接口 |
1個SATA2.0接口

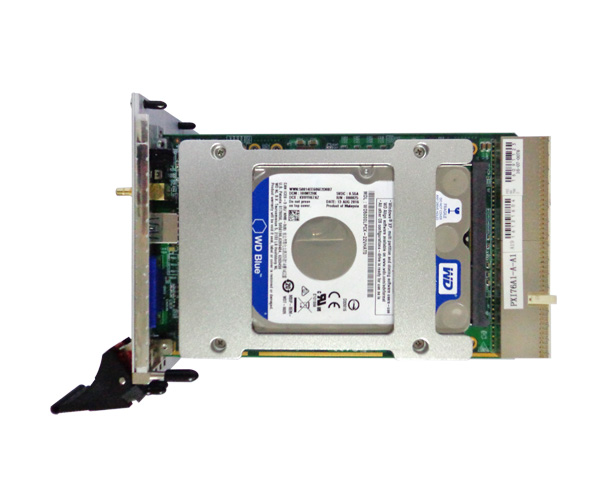

板載2.5寸硬盤 |
|
應用環境
與
機械尺寸 |
工作溫度 |
0-60 ℃ -20~70℃，配SSD |
|
存儲溫度 |
-40℃~85℃ |
|
|
相對濕度 |
5%~95%，無凝露 |
|
|
尺寸 |
3U/3槽PXI/CompactPCI標準 |
|
|
重量 |
0.95Kg |
|
|
系統功耗 |
15W |
|
|
操作系統 |
Win7/Win8/Win10/ Linux |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

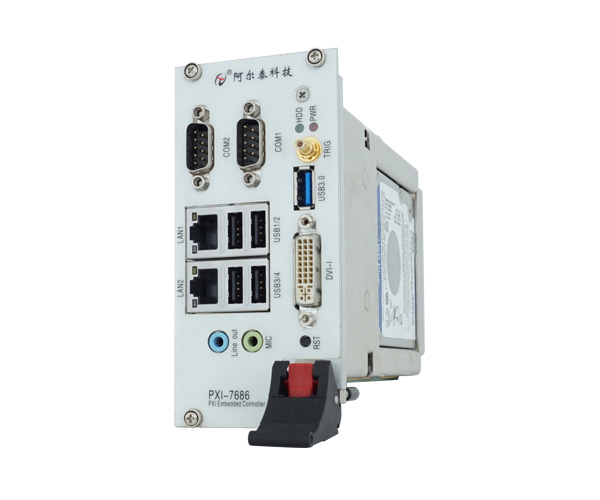

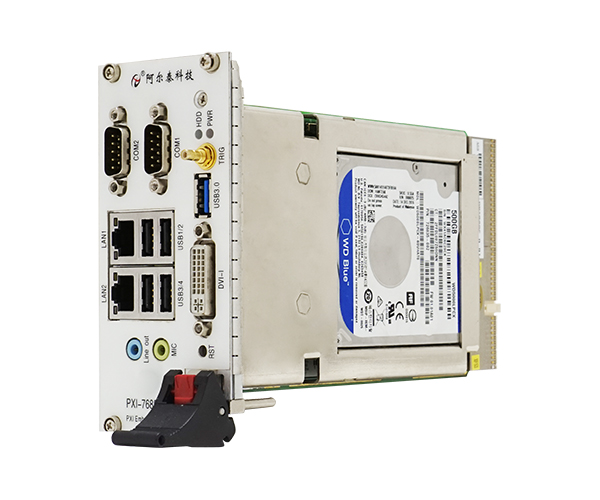

3U PXI系統控制器，采用Intel ?Core? 系列處理器和Intel ? QM87 芯片組，內置4GB DDR3L SODIMM 內存，具有豐富的I/O接口，支持32bit 33MHz PXI總線，具有強大的計算性能，性價比高。
3U PXI系統控制器，采用Intel?Core?系列處理器和Intel?QM87 芯片組，內置4GB DDR3L SODIMM 內存，具有豐富的I/O接口，支持32bit 33MHz PXI總線，具有強大的計算性能，性價比高。
PXI-76M1是阿爾泰科技基于 Raspberry Pi Compute Module 4 設計的工業嵌入式PXI總線控制器，系統可以根據不同的應用配置成4GB/8GB 的 RAM 和 8GB/16GB/32GB 的 EMMC。PXI-76M1提供多種工業通訊接口和功能。PXI-76M1是一款應用在各種惡劣環境下的嵌入式主板，能夠在高強度沖擊、震動等工業現場依然能夠表現出優異的性能，可廣泛應用于工業自動化控制、軍用計算機領域等。
PXI76B2是一款標準工業級3U PXI控制器，采用Intel?Celeron 6305E / Intel?Elkhart Lake Celeron J6412系列低功耗高性能處理器，最大支持8GB的3200MHz DDR4內存，支持32bit，33MHz PCI 總線。具有豐富的I/O接口。產品設計經過嚴格測試，能長時間穩定可靠的工作，可廣泛應用于工業場所。
PXI76F5是一款3UPXI系統控制器，采用Intel? Core? i7-6820EQ 2.8GHz/i7-6822EQ 2.0GHz處理器和Intel? QM170 芯片組，內置16GB DDR4 SODIMM內存，具有豐富的IO接口，支持32bit 33MHZ PXI總線，具有強大的計算性能，性價比極高。
PXI-76B3是一款3U PXI系統控制器，采用英特爾12代高性能處理器，內置 8GB DDR4 SODIMM內存，支持32bit，33MHz PCI 總線，具有強大的計算性能，性價比極高。
