在沖擊爆破試驗現場，信號發生頻率高、時間短。要求測試系統在秒級時間內，對試驗產生的大數據量進行準確無誤的記錄。那么相應的采集設備也要求有高采樣頻率、高精度，同時配備大容量的存儲器來應對瞬間突增的數據量。

       ART PXIe8914 作為某沖擊試驗測試的核心部件，完全滿足系統對采集設備的上述要求，板卡同步采樣頻率達250MSPS， 2GB的大容量緩存配合靈活的觸發方式，確保了對試驗信號的同步捕獲。

圖1 硬件設備

       該測試系統，配備ARTScope測試軟件，不僅包括對采樣頻率，觸發信息等參數的配置功能，同時還包括信號分析的時域、頻域波形顯示，信號幅值、有效值、頻率、周期、當前系統信噪比等參數的測量和標記功能。配合阿爾泰的數據流盤PXIe-SSDM2X存儲模塊，可實現高達1GMB/s實時數據傳輸和存儲，存儲的數據可離線進行數據分析，也可再次回放查詢有效信息。

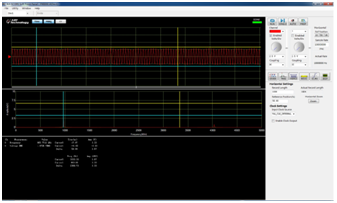

圖2 測試軟件界面
