模擬量輸入 |
|
|
輸入通道 |
15路模擬量輸入 |
|
輸入類型 |
電流輸入 |
|
電流量程 |
直流電流：-10～10A， 0～10A，-10～0A
交流電流：0～5A

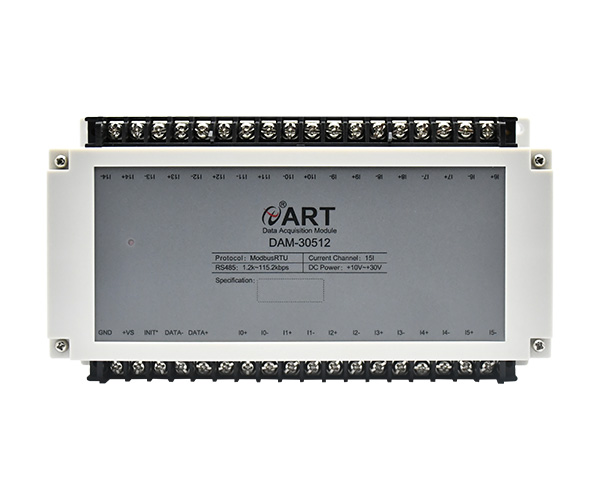

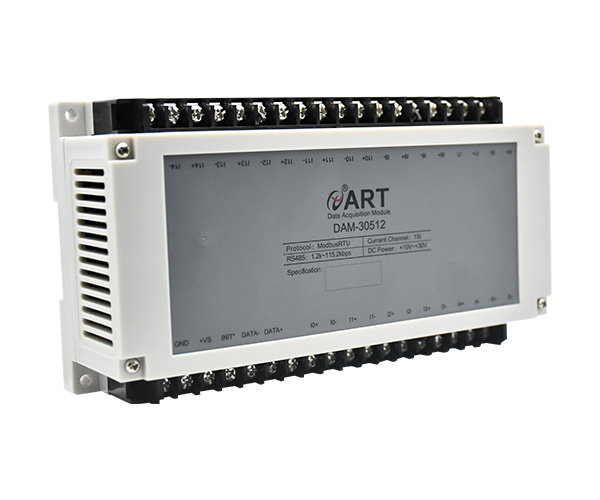

（模塊量程可定制。例：DAM-30512 DC-10A 量程為直流電流±10A。
DAM-30512 AC-5A 量程為交流電流 0~5A） |
|
輸出參數 |
直流電流值或交流電流有效值 |
|
采集信號 |
直流電流信號或電網標準工頻交流電流信號 |
|
采樣周期 |
采集周期40ms~1000ms可選，默認每 400ms 采集1次 |
|
分辨率 |
ADC芯片的分辨率為24位，通信數據上傳為16位 |
|
采集精度 |
5A量程精度5‰，
10A量程及以上精度2% |
|
隔離電壓 |
3750V |
|
其他 |
|
|
通訊接口 |
RS485 |
|
波特率 |
1200~115200bps |
|
看門狗 |
通信看門狗 |
|
供電電壓 |
直流+10V～+30VDC。 |
|
電源保護 |
直流供電時，帶有電源反向保護 |
|
功耗 |
額定值2W @ 24VDC |
|
操作溫度 |
10℃～＋50℃ |
|
存儲溫度 |
-40℃～＋60℃ |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
DAM-3529N為交流電流采集模塊，8路交流電流采集，16位精度，帶有2路DO 輸出報警功能， RS485通訊接口，帶有標準ModbusRTU協議。
DAM-3059B為8路電流采集模塊，支持uA、nA、pA三種精度級別。采用16位獨立AD，具備防浪涌和靜電防護，支持RS485通訊接口，帶有標準ModbusRTU協議。

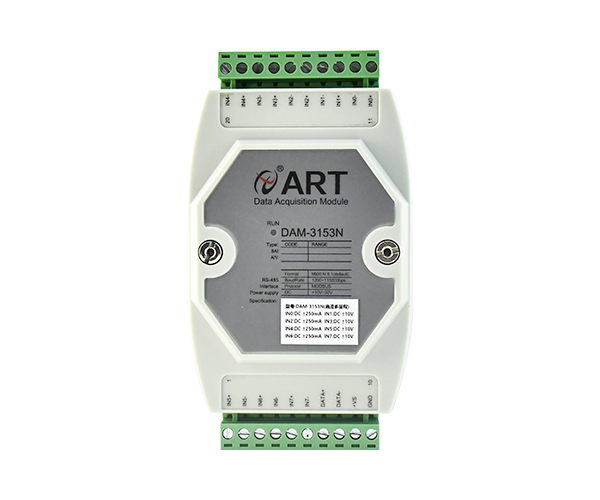

DAM-3153N為8路差分大電壓或者大電流采集模塊，采集量程可定制，支持RS485通訊接口，帶有標準ModbusRTU協議。

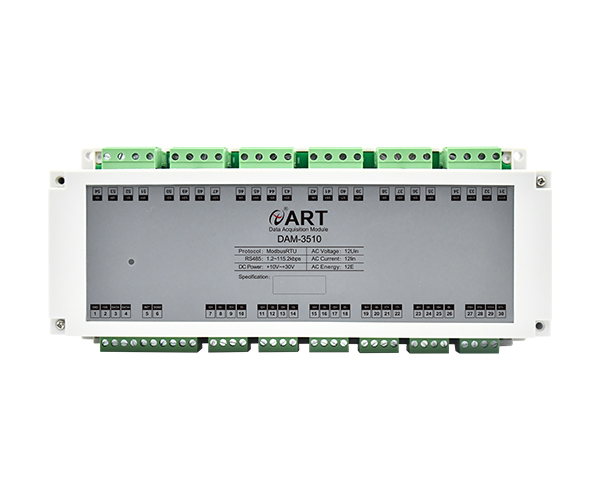

DAM-3510為12路智能交流電量采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。

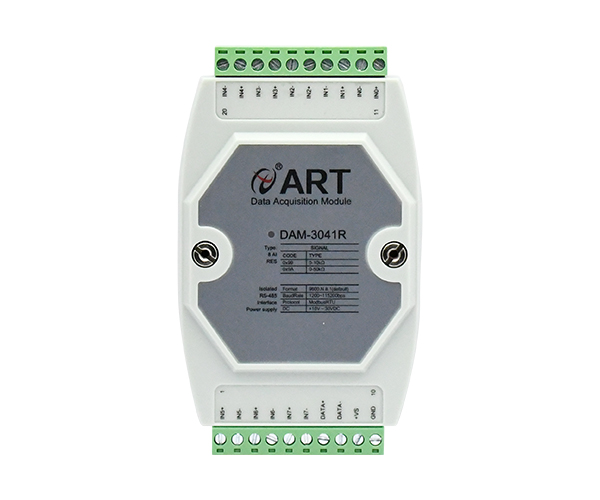

DAM-3041R為電阻采集模塊，帶有8路16位電阻采集，RS485通訊接口，帶有標準ModbusRTU協議。
