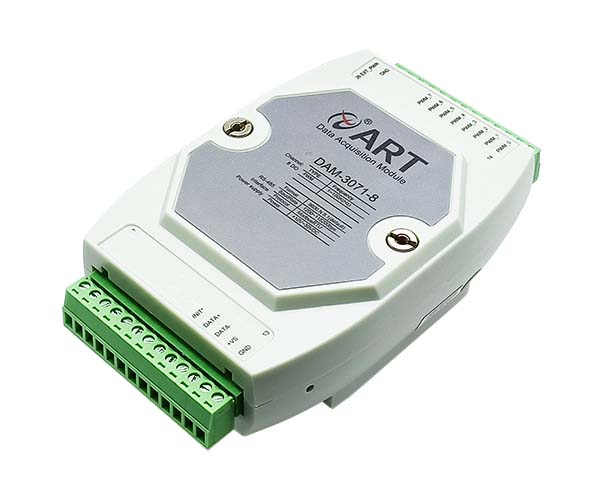

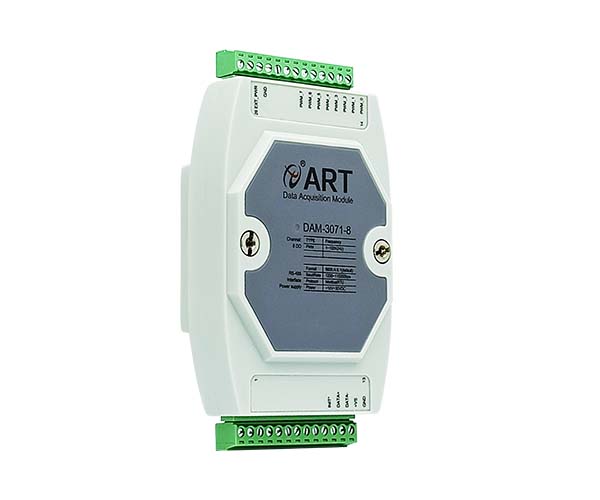

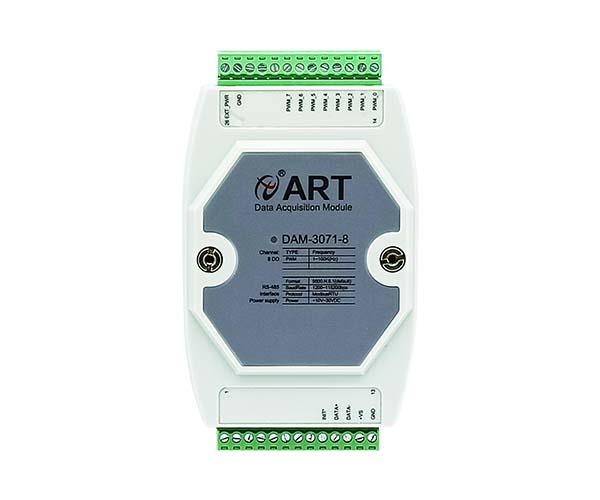

PWM輸出 |
|
|
輸出通道 |
8路PWM輸出 |
|
PWM輸出頻率 |
可配置1-100KHZ,步進值1HZ
其中1-4路頻率相同設置，5-8路頻率相同設置 |
|
PWM輸出占空比 |
8通道可獨立設置占空比，0-1000對應0-100%，步進值為1 |
|
輸出方波幅值 |
跳線選擇內部供電幅值：5V；跳線選擇外部供電幅值：4.5V-25V |
|
輸出驅動能力 |
跳線選擇內部供電:單路<100mA；跳線選擇外部供電：單路<200mA |
|
工作模式 |
根據設定的道通使能、頻率和占空比輸出PWM波 |
|
其他 |
|
|
通訊接口 |
RS485 |
|
RS485傳輸速率注 |
最大180次/秒（單模塊總通道，115200bps下）
最大24次/秒（單模塊總通道，9600bps下）
最大3次/秒（單模塊總通道，1200bps下） |
|
波特率 |
1200～115200bps |
|
從站地址 |
1～255 |
|
看門狗 |
硬件看門狗 |
|
供電電壓 |
+10~30VDC |
|
電源保護 |
電源反向保護 |
|
功耗 |
額定值1.5W @ 24VDC |
|
操作溫度 |
-40℃～80℃、 16～80%RH(無凝露) |
|
存儲溫度 |
-40℃～＋80℃ |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

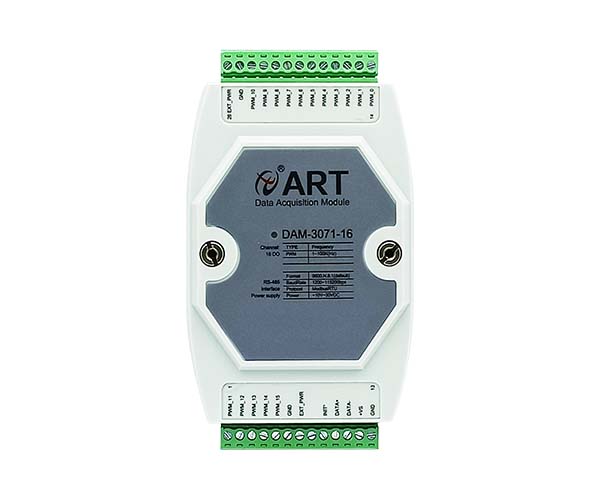

DAM-3071-16為16路PWM輸出模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。

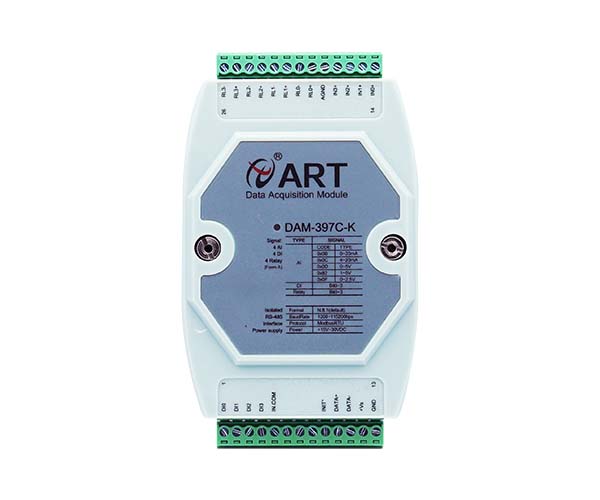

DAM-397C-K為4路單端模擬量輸入，其分辨率為12位，4路繼電器輸出，4路濕接點數字量輸入，RS485通訊接口，帶有標準ModbusRTU協議，繼電器輸出可配置上下限報警輸出功能。

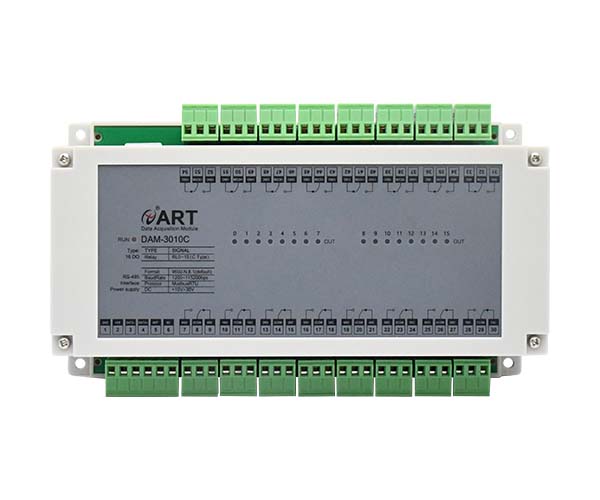

DAM-3010C為16路C型繼電器輸出模塊，每通道具有LED指示燈指示，RS485通訊接口，帶有標準ModbusRTU協議。

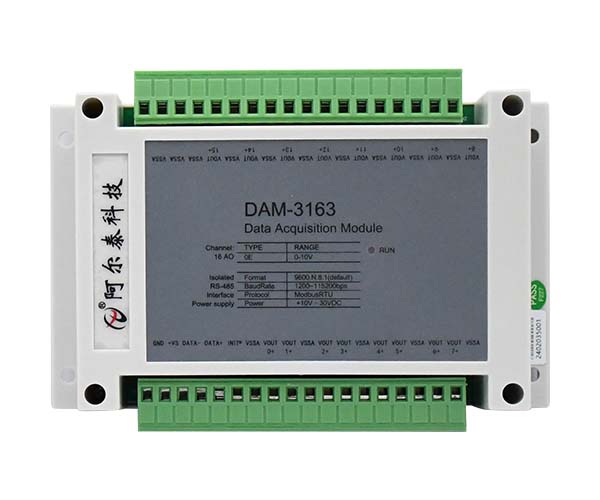

DAM-3163為16路模擬量輸出模塊，16位分辨率，RS485光電隔離通訊接口，ModbusRTU協議。

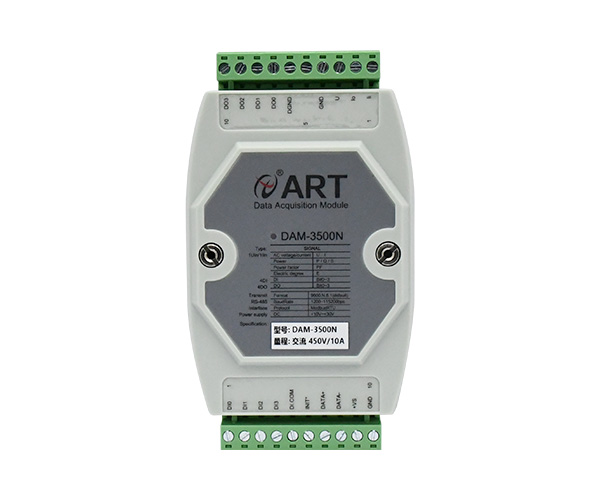

DAM-3500N(T)為單相智能交流電量采集，4路隔離數字量輸入，4路隔離集電極開路輸出模塊，RS485通訊接口，帶有標準ModbusRTU協議。

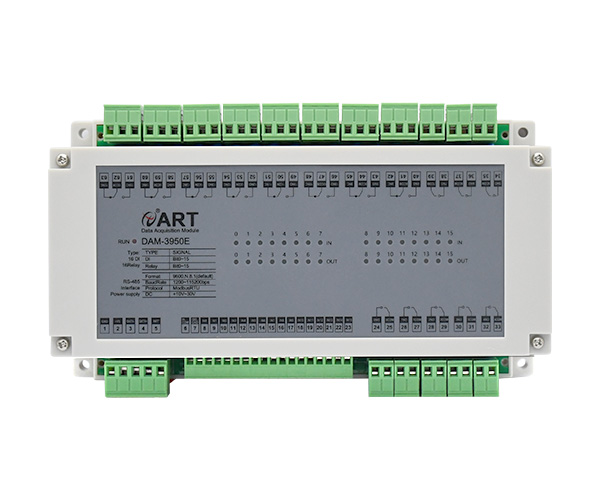

DAM-3950E為16路隔離數字量輸入，8路C型+8路A型信號繼電器輸出模塊，RS485通訊接口，帶有標準ModbusRTU協議。
