模擬量輸入 |
|
|
輸入通道 |
3路電流通道、3路電壓通道、選配1路零線電流或漏電流通道 |
|
輸入類型 |
電壓輸入、電流輸入 |
|
電壓量程（有效值） |
默認450V（可定制最高1000V） |
|
電流量程（有效值） |
默認50A（可定制1A、5A、10A、20A、30A） |
|
選配零線電流量程（有效值） |
默認50A
可做零線電流測量，也可做漏電電流測量。定制需要說明。
零線電流采集下，零線量程和電流量程保持一致，需外接互感器。
漏電電流采集下，需外接互感器。 |
|
輸出參數 |
三相相電壓、三相相電流、線電壓、零線電流、有功功率、無功功率、視在功率、功率因數、有功電度、無功電度、視在電度、輸入頻率、
合相有功功率、合相無功功率、合相視在功率、合相功率因數、
合相有功電度、合相無功電度、合相視在電度、零線電流采集、
外置DS18B20溫度傳感器，外接溫濕度傳感器
注：含T尾綴模塊具有板上溫濕度傳感器測量環境溫度、
環境濕度的功能，見1.5不同尾綴對比說明 |
|
采集信號 |
采集信號為電網標準交流信號，頻率不超過65Hz |
|
采樣速率注1 |
電壓、電流每 400ms 采集 1 次
功率、電度每 300ms 采集 1 次 |
|
分辨率 |
16位 |
|
采集精度 |
±2‰ |
|
內置溫濕度測量 |
板載溫濕度傳感器，采集溫度-40~120℃，濕度0~100%
（僅T模塊支持） |
|
外置溫濕度測量 |
外接溫濕度傳感器，采集溫度-40~80℃，濕度0~100% |
|
外置溫度測量 |
一路1-wire接口，接4路DS18B20傳感器。
溫度測量范圍-55~+125℃ |
|
外置I2C接口 |
需要客戶定制功能。 |
|
電流互感器 |
板載電流互感器，見1.6互感器說明 |
|
能量 |
帶能量存儲功能 |
|
二次互感 |
帶二次互感功能 |
|
通信隔離電壓 |
1500V |
|
數字量 |
|
|
輸出通道 |
3路數字量輸出 |
|
輸出方式 |
光耦開漏輸出 |
|
輸出信號 |
最大負載：35V，50mA |
|
指示燈 |
指示燈亮：光耦導通
指示燈滅：光耦關斷 |
|
輸出通道隔離電壓 |
3.75KV |
|
工作模式 |
DO輸出 |
|
其他 |
|
|
通訊接口 |
RS485 |
|
波特率 |
1200~115200bps |
|
數據傳輸速率注2 |
最大95Hz（單模塊總通道，115200bps下）
最大7.5Hz（單模塊總通道，9600bps下）
最大0.9Hz（單模塊總通道，1200bps下） |
|
看門狗 |
硬件看門狗 |
|
供電電壓 |
直流+10V～30VDC |
|
電源保護 |
直流供電時，帶有電源反向保護 |
|
功耗 |
額定值0.75W @ 24VDC |
|
操作溫度 |
-10℃～＋70℃ |
|
存儲溫度 |
-40℃～＋80℃ |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

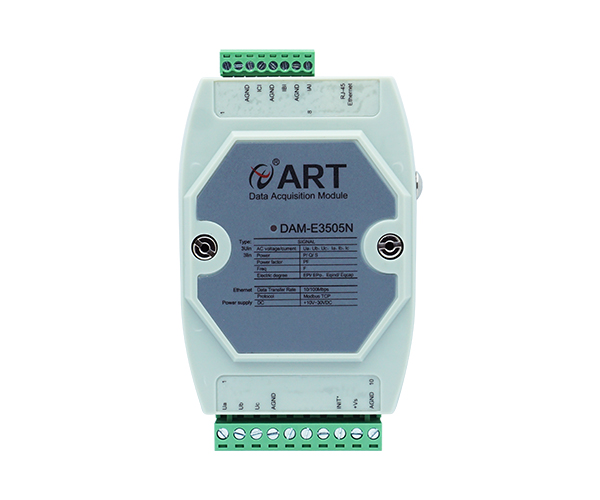

DAM-E3505N為三相全參數交流電量采集模塊，以太網通訊接口，支持標準Modbus-TCP協議。配備良好的人機交互界面，使用方便，性能穩定。

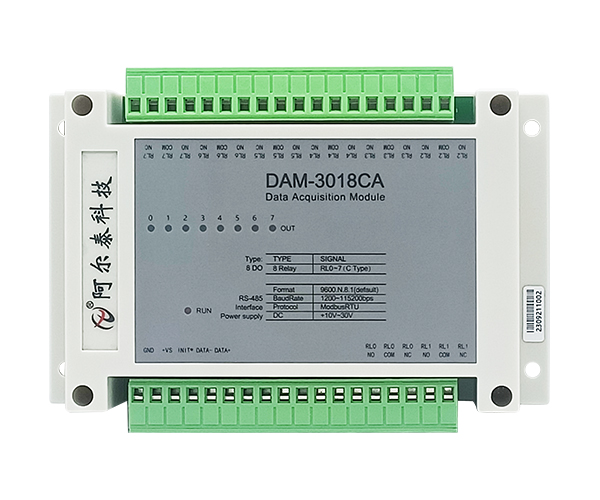

DAM-3018CA為8路C型繼電器輸出模塊，每通道具有LED指示燈指示，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。

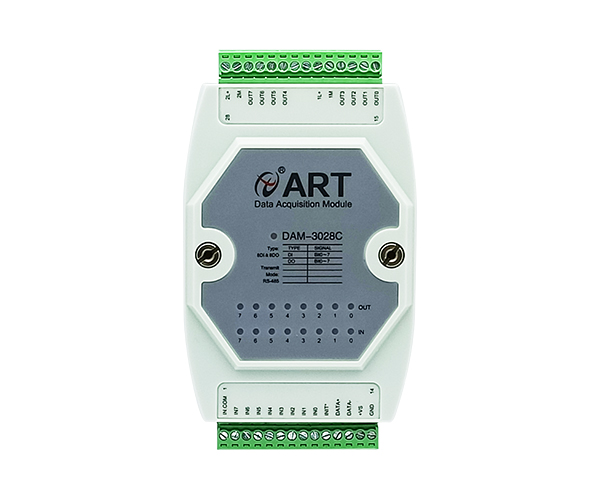

DAM-3028C為8路數字量輸入，8路集電極開路輸出模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。

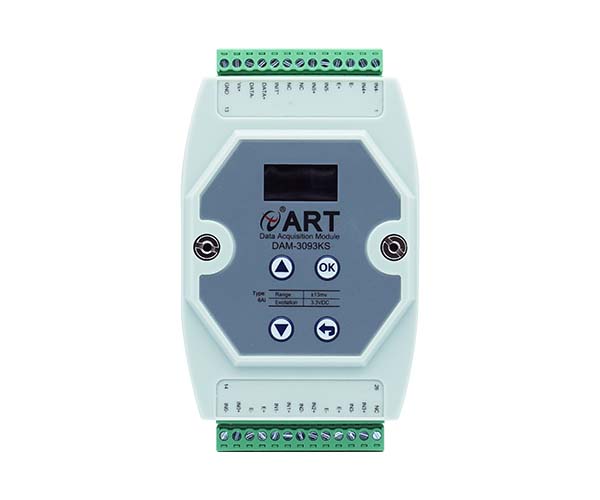

DAM-3093和DAM-3093KS為6路稱重輸入，支持RS485通訊接口，使用標準ModbusRTU協議。DAM-3093KS在DAM-3093基礎上增加OLED顯示屏和按鍵，可脫離電腦單獨使用，配備良好的人機交互界面，使用方便，性能穩定。

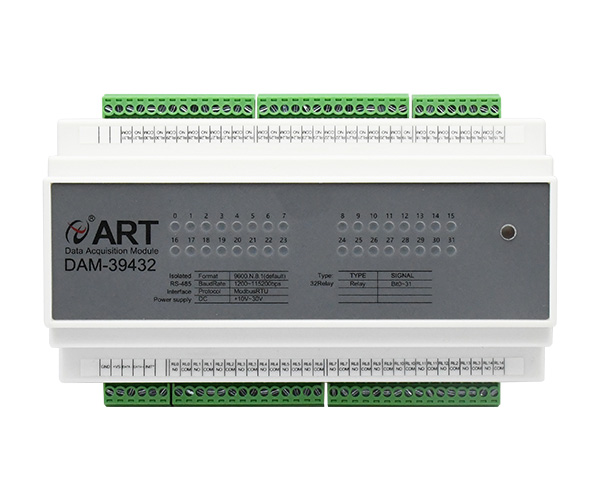

DAM-39432是32路繼電器輸出模塊，具有32路A型信號繼電器。RS485通訊接口，帶有標準ModbusRTU協議，配備良好的人機交互界面，使用方便，性能穩定。

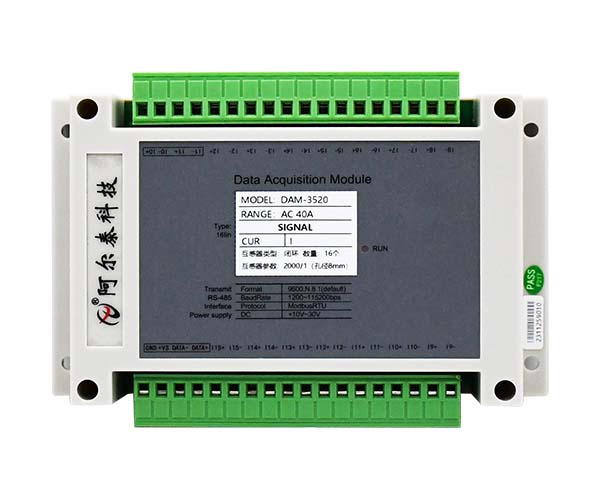

DAM-3520為16路交流電流頻率采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
