型號 |
AI |
AO |
CTR |
DIO |
||||
|
分辨率 |
通道 |
采樣率 |
分辨率 |
通道 |
轉換速率 |
通道 |
通道 |
|
|

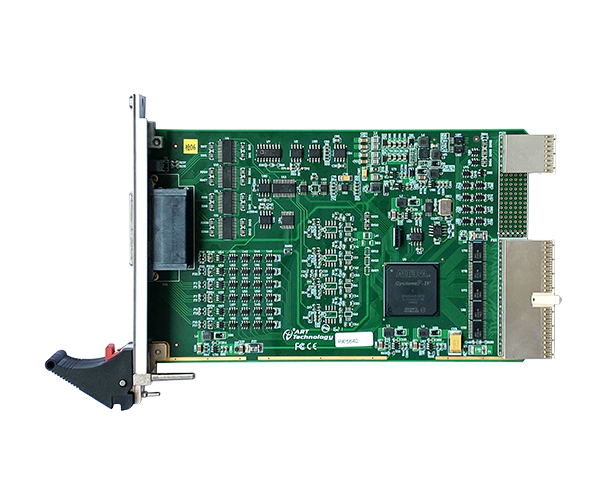

PXI5640 |
16 |
64路單端/32路差分 |
2MS/s |
16 |
4 |
2MS/s |
2 |
24路 |
|
PXI5641 |
16 |
32路單端/16路差分 |
2MS/s |
16 |
2 |
2MS/s |
1 |
16路 |
|
PXI5642 |
16 |
64路單端/32路差分 |
2MS/s |
-- |
-- |
-- |
2 |
24路 |
|
PXI5643 |
16 |
32路單端/16路差分 |
2MS/s |
-- |
-- |
-- |
1 |
16路 |
|
AI模擬量輸入 |
ADC分辨率 |
16位（Bit） |
|
采樣范圍 |
±10V、±5V、±2V、±1V |
|
|
采樣速率 |
單通道：最大采樣速率為2MSps
多通道：各通道最大采樣速率=500 KSps/設置的采樣通道總數
多通道切換時，總采樣速率最大500KSps |
|
|
采樣模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
16K字（點）FIFO存儲器 |
|
|
通道掃描模式 |
異步循環掃描 |
|
|
觸發源 |
軟件強制觸發、模擬觸發、數字觸發 |
|
|
AO模擬量輸出 |
分辨率 |
16位（Bit） |
|
最大轉換速率 |
2Msps |
|
|
輸出范圍 |
±10V |
|
|
驅動能力 |
5mA |
|
|
通道輸出模式 |
同步輸出 |
|
|
生成模式 |
單點（按需）生成、有限點生成、連續生成 |
|
|
CTR計數器 |
計數器位數 |
32位 |
|
電氣標準 |
TTL電平 |
|
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、
雙邊沿間隔測量、線性位置測量、角度位置測量 |
|
|
CO：脈沖輸出 |
||
|
DI/O |
通道數 |
8路支持帶緩存DIO（P0.<0..7>） |
|
PFI通道 |
16路(PXI5640/5642)；8路(PXI5641/5643) |
|
|
配置方式 |
程控I/O方向與狀態 |
|
|
采樣方式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
軟件自動校準 |
||
|
支持多卡同步 |
||
