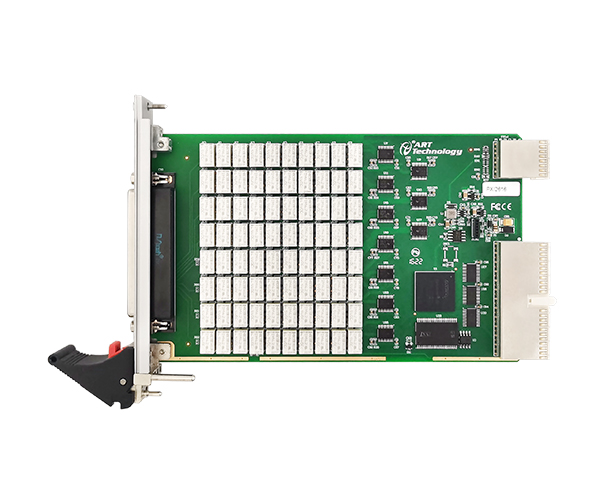

產品型號 |
PXI2616拓撲結構：1線兩組4×10矩陣，
PXI2616A拓撲結構：1線4×20矩陣，
PXI2616B拓撲結構：1線8×10矩陣。 |
||
|
產品系列 |
矩陣開關 |
||
|
連接器 |
DB37母座 |
||
|
輸入特性 |
最大切換電壓 |
通道間 |
150 V |
|
通道與地 |
150 V, CAT I |
||
|
最大切換功率（單通道） |
30W, 37.5 VA |
||
|
最大切換電流（單通道） |
直流 |
1A |
|
|
交流 |
0.25A |
||
|
最大承載電流（單通道） |
直流 |
2A |
|
|
交流 |
0.5A |
||
|
直流路徑電阻 |
最初時 |
< 1Ω |
|
|
壽命終止時 |
≥2Ω |
||
|
熱電動勢 |
< 9μV |
||
|
最小電流 |
10μA |
||
|
支持PXI Trigger<0..7>觸發(fā)、外部觸發(fā)（前面板） |
|||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
PCI2611是一款由64個交叉點組成的中密度 PCI矩陣開關模塊，分為4×16、8×8或兩組4×8的2線矩陣。該模塊采用機電繼電器，為承載大功率信號提供了出色的性能，同時具有低熱偏移，可在低電壓電平下進行精確測量。PCI2611還具有監(jiān)測繼電器的板載繼電器計數(shù)的功能，從而預警產品的正常使用壽命。
