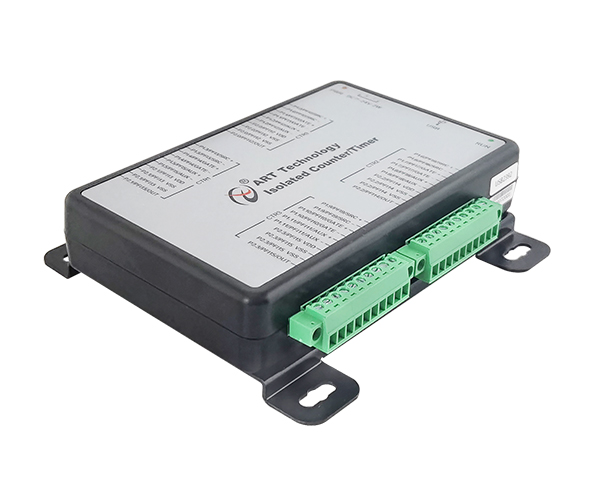

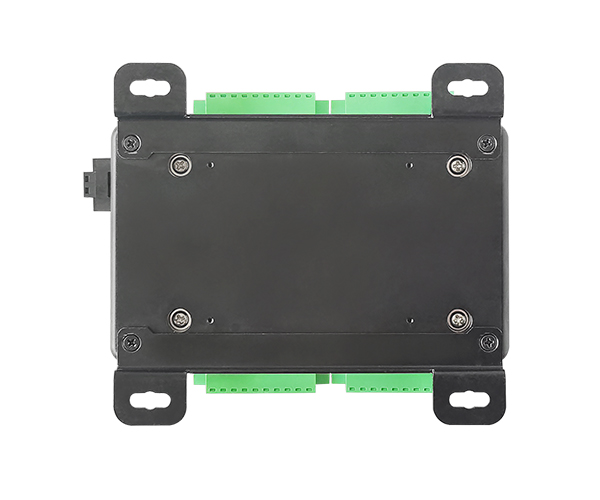

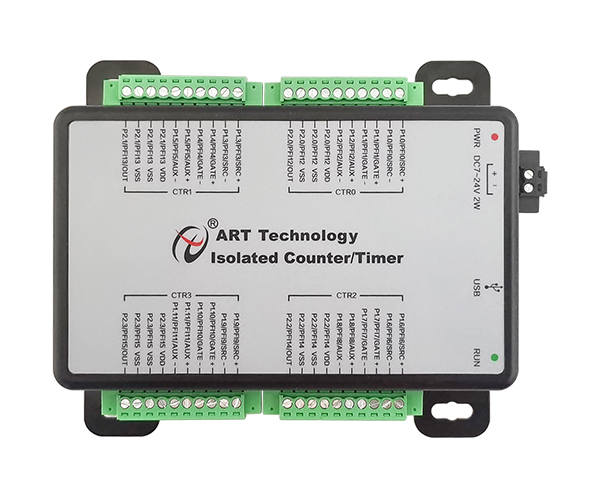

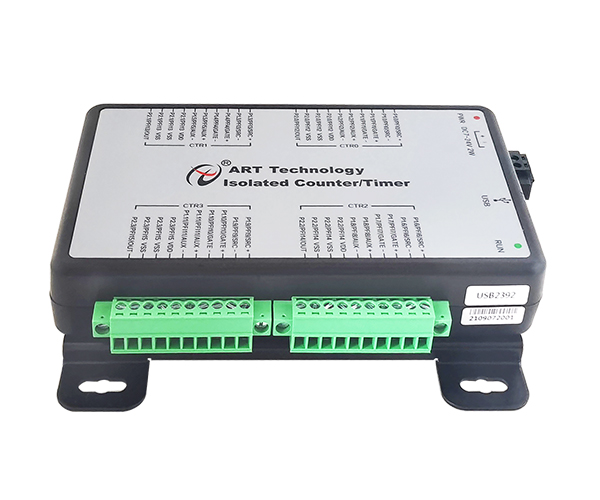

4路隔離計數器 |
||
|
通道數 |
4路多功能計數器 |
|
|
計數器位數 |
32位 |
|
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、脈寬測量、
雙邊沿間隔測量、位置測量 (基于增量式編碼器) |
|
|
CO：脈沖輸出 |
||
|
最大輸入頻率 |
1MHz |
|
|
最小電平脈寬 |
||
|
電壓范圍 |
0~48V |
|
|
采樣方式 |
CI：按需單點采樣 |
|
|
CO：單點（按需）生成、有限點生成、連續生成 |
||
|
隔離輸入 |
||
|
隔離輸入通道 |
12 Line |
4路CTR，每路CTR有3組隔離輸入 |
|
輸入信號類型 |
0~48V的單端、差分信號、NPN/PNP型傳感器信號 |
|
|
觸發方式 |
暫停觸發 |
|
|
隔離輸出 |
||
|
隔離輸出通道 |
4Line |
4路計數器隔離輸出 |
|
輸出信號接線方式 |
Sink方式：
外部供電范圍： 5~48V，不能超過60V；
每通道最大浪涌電流：600mA |
|
|
最大輸出速率 |
1MHz |
|
|
最小輸出脈寬 |
1uS |
|
|
隔離電壓 |
||
|
通道間隔離 |
60 VDC |
|
|
通道對地隔離 |
60 VDC |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
