產品概述 |
總線 |
以太網 |
|
設備尺寸 |
482.6mm*300mm*43.1mm(L*W*H) |
|
|
AD模擬量輸入 |
ADC分辨率 |
16位 |
|
輸入通道
輸入量程 |
16路單端
±10V、±5V、±2.5V、±1.25V |
|
|
采樣率 |
高達1MS/s |
|
|
采樣方式 |
同步采集 |
|
|
采樣模式 |
連續采樣、有限點采樣 |
|
|
觸發源 |
軟件觸發、模擬觸發、數字觸發、同步觸發 |
|
|
數字量輸入 |
通道數 |
16路 |
|
電氣標準 |
TTL兼容 |
|
|
數據讀取與存儲 |
數據讀取方式 |
1000M 網絡（UDT協議） |
|
每通道存儲深度 |
12M點 |
|
|
接口 |

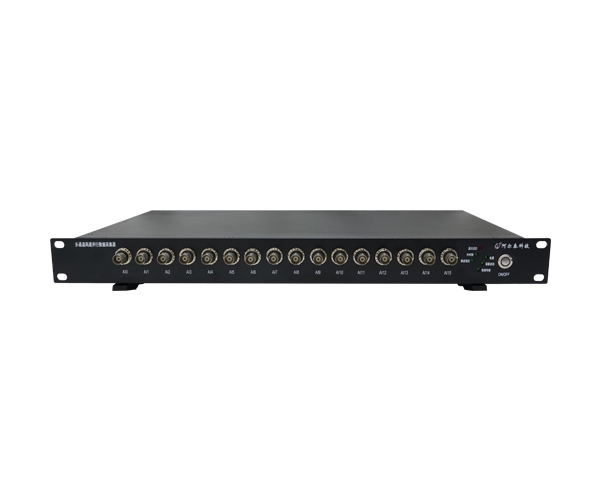

前面板 |
模擬量信號輸入接口、狀態指示燈、電源開關 |
|

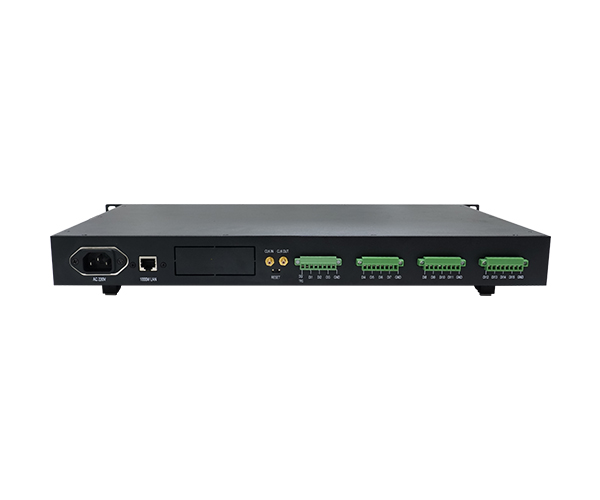

后面板 |
電源接口、RJ45接口、時鐘輸入輸出接口、網絡復位設置、
數字量輸入接口 |
|
|
模擬量輸入 |
標準BNC輸入 |
|
|
數字量輸入 |
標準2.54間距端子 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
USB5630是一款具有USB/以太網 雙口通訊的數據采集卡 64路模擬量輸入，4路模擬量輸出，8路數字量輸入輸出，16路PFI，2路32位多功能計數器。
USB5631是一款具有USB/以太網 雙口通訊的數據采集卡 32路模擬量輸入，2路模擬量輸出，8路數字量輸入輸出，8路PFI，1路32位多功能計數器。
USB5632是一款具有USB/以太網 雙口通訊數據采集卡 64路模擬量輸入，4路模擬量輸出，8路數字量輸入輸出，16路PFI，2路32位多功能計數器。
USB5622是一款具有USB/以太網 雙口通訊的數據采集卡 500KS/s 16位 16路模擬量輸入，2路模擬量輸出，8路數字量輸入輸出，1路獨立的減法計數器。
具有USB/以太網 雙口通訊 16位16路250KS/s 模擬量輸入，2路模擬量輸出，8路數字量輸入輸出，1路獨立的減法計數器。
以太網總線多功能數據采集卡；32路單端/16路差分，12bit，500KS/s異步模擬量輸入；4路，12bit，100KS/s同步模擬量輸出；8路帶緩沖數字I/O，8路可編程I/O及1通道多功能計數器；TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。
