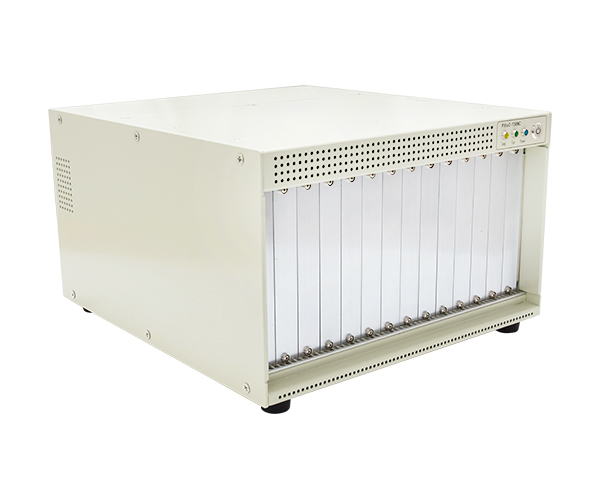

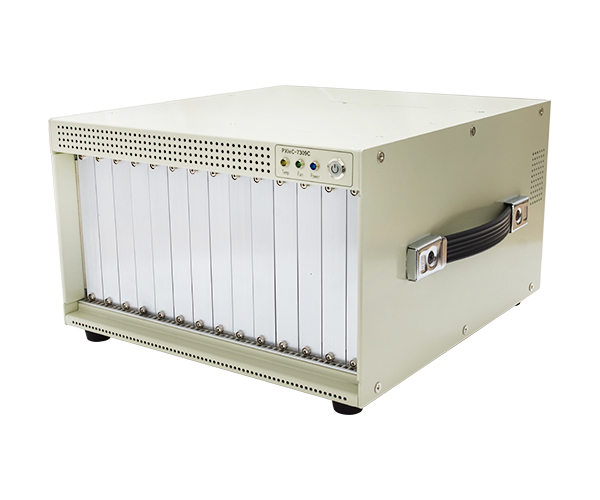

PXIeC-7309是一款9槽PXI Express機箱，兼容PXI Express和CPCI Express規范，提供1個系統定時插槽，并為需要更高帶寬的多種測試和測量應用提供了6個混合外設插槽。混合外設插槽內可以安裝CompactPCI、PXI、CompactPCI Express和PXI Express模塊，從而提供了更大的靈活性。

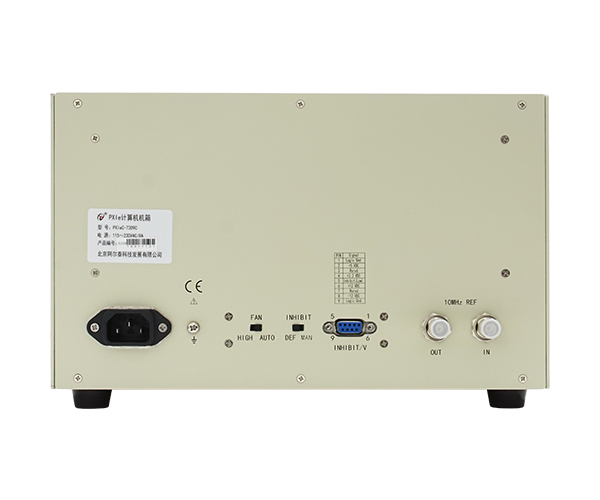

PXIeC-7309內置Four-Link的PXI Express背板，系統帶寬支持高達8GB/s，hybrid設備槽2/3及system timing槽具有2GB/s的帶寬，hybrid設備槽4/6/7/8有帶寬500MB/s的帶寬。采用了智能系統監控控制器，可以監控全部機箱狀態（包括風扇轉速、系統電壓和內部溫度等）；配有工業級交流電源，可在55℃以下輸出400W的功率，并且通過機箱背部的2個120mm冷卻風扇提高冷卻能力，后面板上有兩個BNC接頭，用于10MHz時鐘輸入/輸出。
|
產品指標 |
9槽PXI Express機箱，帶有1個系統插槽、1個系統定時插槽、
6個混合外設插槽和1個PXI-1外設插槽 |
| 最高支持8GB/s的系統寬帶 | |
|
4-Link PXI Express機箱，hybrid槽2/3及system timing槽支持 2GB/s的帶寬，hybrid槽4/6/7/8支持500MB/s的帶寬 |
|
| 智能機箱管理 | |
| 自動風扇轉速控制 | |
| 機箱狀態監控和報告 | |
| 遠程機箱供電/斷電控制 | |
|
用于10MHz時鐘輸入/輸出的BNC插頭 |
|
|
電源、溫度和風扇監控LED指示 |
|
|
400W工業級交流輸入電源 |
|
|
操作環境溫度：0～55℃ |
|
|
相對濕度：10～90% |
|
|
尺寸：302mm×177mm×442.1mm（W×H×D） |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
PXIeC-7318D是一款18槽后插卡后出線的PXI Express機箱，解決客戶在系統集成中前面板出線不規整的問題。PXIeC-7318D機箱兼容PXI Express和cPCI Express規范，提供了一個system插槽、一個system timing插槽、8個混合外設槽（5個有效槽位）以及8個PXIe外設插槽,以滿足用戶更高帶寬的多樣測控應用需求。PXIeC-7318D建構為4LinkX4Lan的PXI Express機箱，可以提供支援高達8GB/s的系統帶寬。
18槽PXI Express測控機箱，符合PXI-5 PXI Express硬件規范Rev1.0
PXIeC-7309L1機箱符合PXI Express和cPCI Express規范，提供了一個system插槽、5個PXIe外設槽以及3個PXI 設備插槽，以滿足用戶更高帶寬的多樣測控應用需求,PXIeC-7309L1系統槽支持2Link x8模式，系統帶寬支持高達8GB/s，外設槽2、6支持高達4GB/s的帶寬及3、4、5 外設槽支持可達2GB/s的帶寬，PXI legacy 7、8、9支持33MHz/32位PCI標準帶寬。
9槽PXI Express機箱，符合PXI-5 PXI Express硬件規范Rev1.0
阿爾泰科技PXIeC-7304D-08C是一款4槽4U高度的標準PXIe機箱，提供了1個system插槽、3個混合外設插槽。
6槽PXI Express機箱，符合PXI-5 PXI Express硬件規范Rev1.0
