參數 |
AI |
AO |
CTR |
DIO |
|||||
|
總線 |
型號 |
分辨率 |
通道數 |
采樣速率 |
分辨率 |
通道數 |
采樣速率 |
通道數 |
通道數 |
|
PXIe |

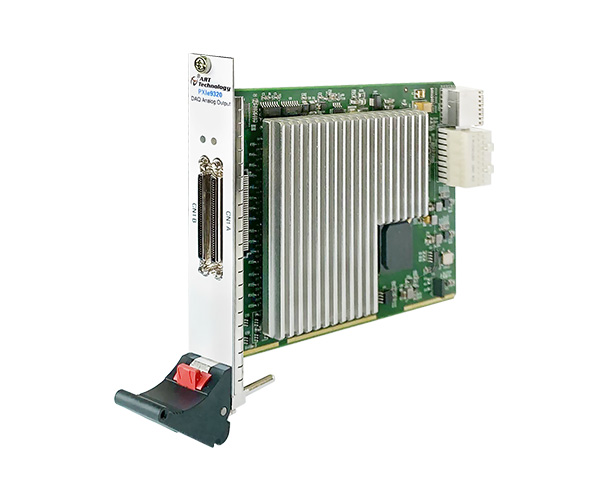

PXIe9320 |
18bit |
32路單端/16路差分 |
400Ksps |
16bit |
32路 |
80Ksps |
1路 |
8路 |
|
PXIe9321 |
18bit |
32路單端/16路差分 |
400Ksps |
16bit |
16路 |
80Ksps |
1路 |
8路 |
|
|
PXIe9322 |
18bit |
16路單端/8路差分 |
400Ksps |
16bit |
8路 |
80Ksps |
1路 |
8路 |
|
|
AI模擬量輸入 |
ADC分辨率 |
18位（Bit） |
|
|
輸入量程 |
±12V、±6V、±3V、±1.5V |
||
|
采樣率 |
單通道：最大采樣速率為400KSps
多通道：各通道最大采樣速率=400 KSps / 設置的采樣通道總數 |
||
|
通道掃描模式 |
異步循環掃描 |
||
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
||
|
觸發源 |
軟件強制觸發、模擬觸發、數字觸發 |
||
|
AO模擬量輸出 |
分辨率 |
16bit |
|
|
最大采集速率（每組內使能通道數） |
1通道 |
最高80KSps |
|
|
2通道 |
最高40KSps |
||
|
3通道 |
最高25KSps |
||
|
4通道 |
最高20KSps |
||
|
量程 |
±10V、±5V、0-10V、0-5V、4-20mA、0-20mA、0-24mA |
||
|
通道輸出模式 |
同步輸出 |
||
|
生成模式 |
單點（按需）采樣、有限點采樣、連續采樣 |
||
|
CTR計數器 |
通道數 |
2路或1路32位多功能計數器 |
|
|
電氣標準 |
TTL電平 |
||
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、
雙邊沿間隔測量、線性位置測量、角度位置測量 |
||
|
CO：脈沖輸出 |
|||
|
采樣方式 |
按需單點采樣、有限點采樣、連續采樣 |
||
|
DI/O |
通道數 |
8路PFI（PFI<0..7>/P1） |
|
|
采樣方式 |
按需單點采樣 |
||
|
配置方式 |
程控I/O方向與狀態 |
||
|
軟件自動校準 |
|||
|
支持多卡同步 |
|||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
