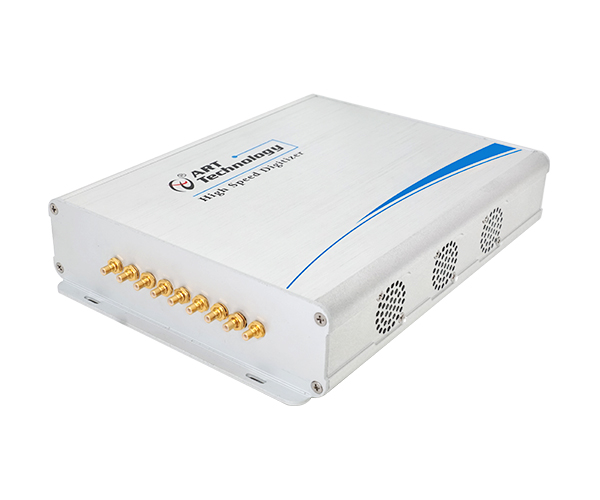

AD模擬量輸入 |
ADC分辨率 |
12Bit（USB8582）/14Bit（USB8584）/16Bit（USB8586） |
|
|
輸入通道 |
8路單端 |
||
|
輸入量程 |
±5V、±1V |
||
|
采樣率 |
高達100MHz |
||
|
采樣方式 |
同步采樣 |
||
|
存儲器深度 |
板載2GB內存 |
||
|
校準方式 |
軟件自動校準 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
觸發源 |
軟件觸發、模擬觸發、數字信號觸發、
同步信號觸發[TRIG0..7] |
||
|
觸發源輸入范圍 |
ATR輸入范圍 |
同AD量程 |
|
|
DTR輸入范圍 |
標準TTL電平 |
||
|
輸入阻抗 |
1MΩ（50Ω可定制） |
||
|
模擬帶寬 |
50MHz (-3dB典型值) |
||
|
時鐘源 |
內部時鐘、外部時鐘 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

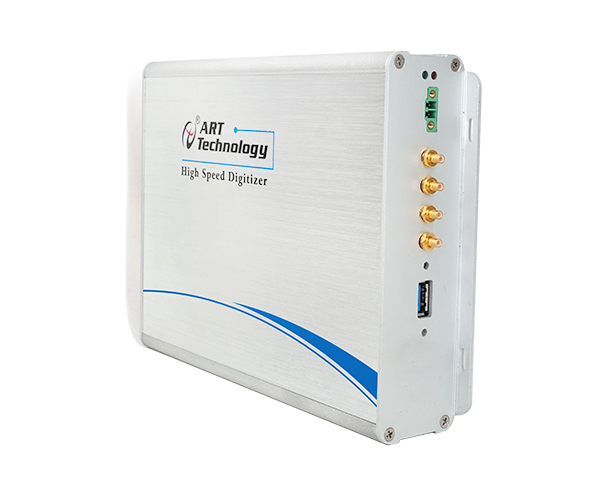

250MS/s 12/14/16位 2通道同步采樣數字化儀，專為輸入信號高達 100M 的高頻和高動態范圍的信號而設計。與Labview無縫連接，提供圖形化API函數。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 2GB的板載內存。是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。
多通道同步采集卡，該板卡提供 18/52路差分同步模擬量輸入；2路數字觸發；1路5V輸出。主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
8 路模擬量差分檢測，8 路隔離數字量輸入、8 路隔離數字量輸出模塊，通訊接口為USB 接口，兼容 USB1.1/2.0 協議，操作簡便易用。
多功能數據采集USB模塊
32路非隔離DIO；支持4通道多功能計數器
USB2185/2185A是一款多功能數據采集卡。該板卡提供 32 RSE / NRSE通道， 16通道DIFF模擬量輸入；4通道模擬量同步輸出（USB2185A不支持AO功能）；16路可編程I/O；1路計數器。
