模擬量輸入 |
通道數 |
單端16路/差分8路 |
|
精度 |
12位 |
|
|
采樣頻率 |
250KS/s |
|
|
通道切換方式 |
首末通道順序切換 |
|
|
AD緩存 |
16K字FIFO存儲器 |
|
|
AD量程 |
±10V，±5V（默認），±2.5V，0～10V |
|
|
AD觸發方式 |
多種模擬量、數字量觸發方式 |
|
|
程控增益 |
1、2、4、8倍（默認）或1、2、5、10倍
或1、10、100、1000倍 |
|
|
模擬量輸出 |
通道數 |
2路 |
|
精度 |
12位 |
|
|
量程 |
±10V，±5V，0～10V，0～5V |
|
|
板載緩存 |
32K字FIFO |
|
|
DA芯片轉換速率 |
100KS/s |
|
|
數字量 |
輸入 |
16路
高電平的低電壓：2V
低電平的高電壓：0.8V |
|
輸出 |
16路
高電平的低電壓：4.45V
低電平的高電壓：0.5V
上電輸出：低電平 |
|
|
電氣標準 |
DI：TTL兼容 DO：CMOS兼容 |
|
|
定時/計數器 |
通道數 |
3個獨立的減法計數器 |
|
位數 |
32位 |
|
|
計數方式 |
6種計數方式軟件可選 |
1. 37針殼：1套
2. 20P 2.54壓線頭：2個
3. 產品光盤：1張
4. 保修卡：1張
5. 合格證：1張
250KS/s 16位 32路模擬最輸入，帶DIO、計數器功能

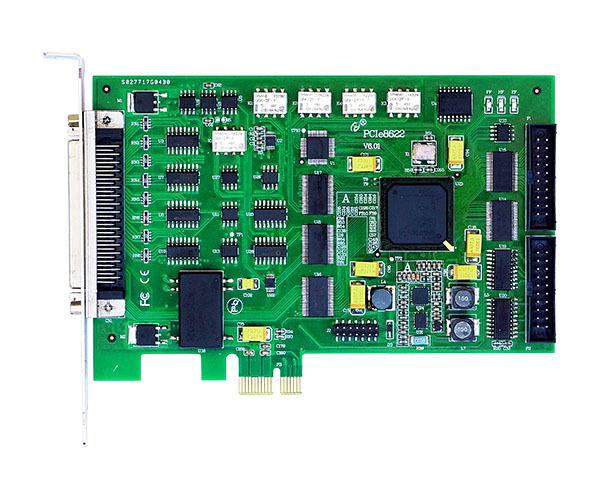

250KS/s 16位 32路模擬量輸入；16路DI、16路DO；2路計數器功能
